Tiêu Chuẩn Thiết Kế Kích Thước Hố Ga Thoát Nước Mưa
Trong hệ thống thoát nước đô thị và dân dụng, kích thước hố ga thoát nước mưa là yếu tố then chốt quyết định hiệu quả thu – thoát nước và khả năng bảo trì lâu dài. Một hố ga thiết kế sai kích thước có thể gây ra tắc nghẽn, ngập úng, hoặc sụt lún công trình. Vì vậy, việc hiểu rõ kích thước tiêu chuẩn và cách chọn đúng loại hố ga là rất quan trọng khi thi công hạ tầng.
1. Các Tiêu Chuẩn Quy Định Kích Thước Hố Ga Thoát Nước Mưa
Các kích thước hố ga hiện nay được quy định dựa theo những tiêu chuẩn thiết kế và tải trọng sau:
- TCVN 10333-1:2014 – Hệ thống thoát nước: Yêu cầu thiết kế mạng lưới và công trình bên ngoài.
- FACTA – Tiêu chuẩn tải trọng nắp hố ga (từ A15 đến F900).
Những tiêu chuẩn này quy định rõ kích thước tối thiểu tối đa, độ dày thành, chiều sâu và đường kính ống thoát phù hợp cho từng loại công trình.

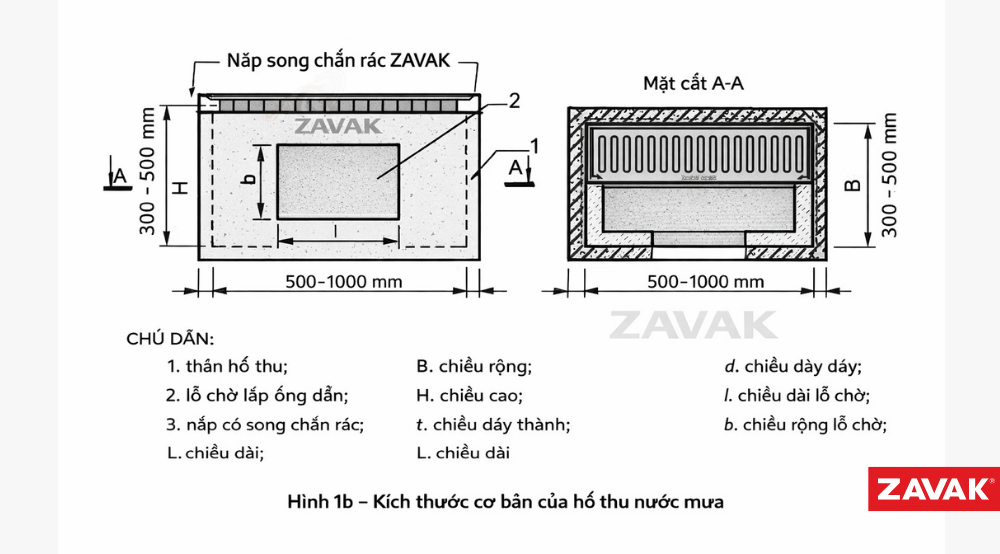

2. Kích Thước Hố Ga Thoát Nước Mưa Theo Tiêu Chuẩn TCVN 10333-1:2014
Chiều dài, chiều rộng và chiều sâu của hố ga phải phù hợp với quy mô công trình và tuân thủ theo tiêu chuẩn TCVN 10333-1:2014. Dưới đây là bảng tiêu chuẩn thiết kế hố ga thoát nước mưa phổ biến hiện nay:
Loai hố | Kích thước và mức sai lệch cho phép (đơn vị tính milimet) | |||||||||
| Chiều dài (L) | Mức sai lệch cho phép | Chiều rộng (B) | Mức sai lệch cho phép | Chiều cao (H) | Mức sai lệch cho phép | Độ dày thành (t) | Mức sai lệch cho phép | Độ dày đáy (d) | Mức sai lệch cho phép | |
Hố thu nước mưa | 500 – 1000 | 5 | 300 – 500 | 5 | 300 – 500 | 5 | 50 – 70 | 3 | 50 – 70 | 5 |
Hố ngăn mùi | 450 – 650 | 5 | 450 – 650 | 5 | 1000 – 1600 | 5 | 50 – 70 | 3 | 70 – 100 | 5 |
| Vách ngăn mùi | 750 – 1400 | 5 | 450 – 650 | 5 | – | – | 54 – 50 | 3 | – | – |
Bảng kích thước chung tiêu chuẩn của hố ga thoát nước mưa
Bảng kích thước chung tiêu chuẩn của hố ga thoát nước mưa
Bảng kích thước chung tiêu chuẩn của hố ga thoát nước mưa
Tóm lại: Theo TCVN 10333-1:2014, kích thước hố ga thoát nước mưa phổ biến như sau:
- Chiều dài (L): 500 – 1000 mm
- Chiều rộng (B): 300 – 500 mm
- Chiều cao (H): 300 – 500 mm
- Chiều dày thành: 50 – 70 mm
- Mức sai lệch cho phép: ± 5 mm
3. Tiêu Chuẩn Về Chiều Sâu Hố Ga Thoát Nước Mưa
Tiêu chuẩn về thiết kế độ sâu của hố ga phụ thuộc vào nhiều yếu tố như lưu lượng nước mưa, độ dốc cống, địa hình và mục đích sử dụng. Nếu hố quá sâu, khả năng chứa nước mưa sẽ lớn hơn nhưng việc vệ sinh, nạo vét sẽ tốn thời gian và chi phí hơn. Ngược lại, hố quá nông dễ bị tràn nước khi mưa lớn.
Theo TCVN 10333-1:2014, độ sâu trung bình của hố ga thoát nước mưa tiêu chuẩn là khoảng 1 mét đối với công trình dân dụng, và trên 1 mét cho các công trình lớn như nhà hàng, xí nghiệp, khách sạn hoặc khu công nghiệp. Ngoài ra, hố ga nên được đặt cách mặt đất từ 10 – 30 cm, giúp giữ lại rác lắng trong hố, đồng thời thuận tiện cho việc nạo vét định kỳ.
4. Tiêu Chuẩn Khoảng Cách Hố Ga Thoát Nước Mưa
Khoảng cách giữa các hố ga thoát nước mưa được xác định tùy theo loại công trình, địa hình và quy mô hệ thống. Dưới đây là bảng tham khảo tiêu chuẩn bố trí hố ga phổ biến:
| Loại công trình | Khoảng cách tiêu chuẩn |
| Nhà dân, khu phố nhỏ | 7-10 m/hố |
| Khu dân cư, nhà xưởng nhỏ | 10-15 m/hố |
| Tuyến đường chính, mặt đường lớn | 15-20 m/hố |
5. Tiêu Chuẩn Về Vị Trí Đặt Hố Ga
Khi thi công hố ga thoát nước mưa, việc lựa chọn vị trí đặt hợp lý là rất quan trọng:
- Vị trí nên đặt: Tại điểm thấp địa hình, giao lộ, rãnh thu hoặc chỗ chuyển hướng ống cống để dễ thu gom nước
- Trong công trình dân dụng: Có thể bố trí hố ga ngoài trời, dưới khu vực nhà vệ sinh hoặc sau bếp nhằm đảm bảo thẩm mỹ và thuận tiện
- Lưu ý tránh: Đặt hố ga ngay trước cổng chính hoặc khu vực sinh hoạt chính, vì có thể gây mùi khó chịu và ảnh hưởng phong thủy.
Thiết kế đúng kích thước hố ga thoát nước mưa là yếu tố then chốt, quyết định duy trì hiệu quả thoát nước, hạn chế ngập úng và kéo dài tuổi thọ hạ tầng. Đồng thời chọn nắp hố ga đạt chuẩn từ ZAVAK để đảm bảo an toàn, độ bền và tính thẩm mỹ cao.
Liên hệ ZAVAK để đội ngũ tư vấn kích thước và chọn mua nắp hố ga thoát nước mưa phù hợp nhất cho công trình của bạn.
