Tác giả: Phương Anh

Trong xây dựng, mỗi chi tiết nhỏ đều góp phần tạo nên một tổng thể hoàn chỉnh. Nắp hố ga inox 700×700 của ZAVAK nổi bật với tính năng vượt trội và thiết kế tinh tế, nâng tầm thẩm mỹ cho toàn bộ không gian. Hãy cùng khám phá những lý do vì sao nắp hố ga inox 700×700 của ZAVAK là sự lựa chọn lý tưởng cho các công trình xây dựng.

1. Thông Số Kỹ Thuật Nắp Hố Ga Inox 700×700

Bên cạnh các mã sản phẩm tiêu chuẩn, ZAVAK còn hỗ trợ:

• Cung cấp nắp hố ga tích hợp gioăng cao su chống mùi (ký hiệu W).
• Nhận thiết kế và sản xuất theo kích thước tùy chỉnh, với giới hạn mỗi cạnh không vượt quá 1200mm.

2. Lợi Ích Khi Lắp Đặt Nắp Hố Ga Inox 700×700 Zavak

2.1. Độ bền vượt trội theo thời gian

Nắp hố ga inox 700×700 được sản xuất từ inox 304 cao cấp, chống ăn mòn, chịu lực tốt, phù hợp với mọi điều kiện thời tiết và môi trường đô thị khắc nghiệt.

2.2. Thẩm mỹ cao, phù hợp nhiều phong cách công trình

Thiết kế âm bản, dễ dàng lát các loại vật liệu lên trên nắp như: đá, gạch, cỏ,… tạo sự liền mạch cho bề mặt công trình.

2.3. An toàn khi sử dụng

Khung chắc chắn, bề mặt phẳng và khả năng chịu tải cao giúp hạn chế các nguy cơ sụt lún, trơn trượt hoặc gây nguy hiểm cho người đi bộ và phương tiện.

2.4. Thuận tiện trong thi công & bảo trì

Kết cấu thông minh giúp lắp đặt nhanh, dễ dàng mở nắp để vệ sinh hoặc kiểm tra đường ống mà không ảnh hưởng đến lớp vật liệu hoàn thiện.

2.5. Giá trị lâu dài, tiết kiệm chi phí

Tuổi thọ cao lên tới 20+ năm, ít phải thay mới, giảm chi phí bảo trì cho chủ đầu tư và nhà thầu.

3. Cách Lựa Chọn Nắp Hố Ga 700×700 Phù Hợp Cho Công Trình

Việc lựa chọn đúng loại nắp hố ga 700×700 giúp công trình vận hành an toàn, bền bỉ và giảm chi phí bảo trì trong nhiều năm. Dưới đây là những tiêu chí quan trọng bạn cần xem xét:

3.1. Chọn đúng chất liệu inox 304 hoặc 316

Inox 304 phù hợp cho hầu hết các công trình dân dụng và thương mại, với khả năng chống ăn mòn cao. Nếu khu vực gần biển hoặc môi trường hóa chất, bạn nên cân nhắc inox 316 để tăng độ bền.

3.2. Lựa chọn cấp chịu tải phù hợp

AAA: Khu vực người đi bộ, sân vườn, trong nhà.

B: Khu vực có xe máy, xe tải nhẹ.

Chọn sai cấp chịu tải có thể gây sụt lún, cong vênh hoặc nguy hiểm cho người sử dụng.

3.3. Kiểm tra kích thước lọt sáng

Tùy vào yêu cầu thu nước hoặc kiểm tra hố ga, chọn kích thước lọt sáng 600×600 hoặc 620×620 để phù hợp với thiết kế hệ thống thoát nước.

3.4. Vị trí có cần gioăng chống mùi không?

Đối với khu dân cư, nhà phố hoặc khu vực dễ phát sinh mùi, nắp hố ga có gioăng sẽ mang lại hiệu quả ngăn mùi vượt trội hơn so với dòng không gioăng. Nhưng nếu lắp đặt vị trí ngoài trời, thì nắp hố ga không cần thiết phải có gioăng.

3.5. Chú ý chiều cao khung và độ dày lát gạch

Khung cao 50-90mm, độ dày lát gạch 20-40mm giúp thi công dễ dàng, đồng thời đảm bảo mặt sàn phẳng và đẹp sau khi hoàn thiện.

3.6. Lựa chọn thương hiệu uy tín

Khi lựa chọn nắp hố ga 700×700, bạn nên ưu tiên những thương hiệu có kinh nghiệm và quy trình sản xuất minh bạch. Một nhà cung cấp uy tín cần đảm bảo đầy đủ các chứng nhận như: chứng nhận chất lượng vật liệu (CO/CQ), kiểm định chịu tải/nước, hồ sơ năng lực và chính sách bảo hành rõ ràng. Điều này giúp bạn yên tâm rằng nắp hố ga đáp ứng đúng tiêu chuẩn an toàn, vận hành ổn định và phù hợp cho hạng mục công trình.

4. Địa Chỉ Mua Nắp Uy Tín Tại Việt Nam

Nếu bạn đang tìm nắp hố ga inox 700×700 hoặc các mẫu nắp hố ga 700×700 đạt chuẩn, bền đẹp và được tùy chỉnh theo yêu cầu, ZAVAK chính là lựa chọn đáng tin cậy.

ZAVAK – Nhà sản xuất nắp hố ga inox tiêu chuẩn cao tại Việt Nam

• Inox 304 chính hãng, độ bền vượt trội
• Sản xuất theo kích thước yêu cầu
• Chịu tải theo tiêu chuẩn quốc tế
• Bảo hành rõ ràng, giao hàng toàn quốc

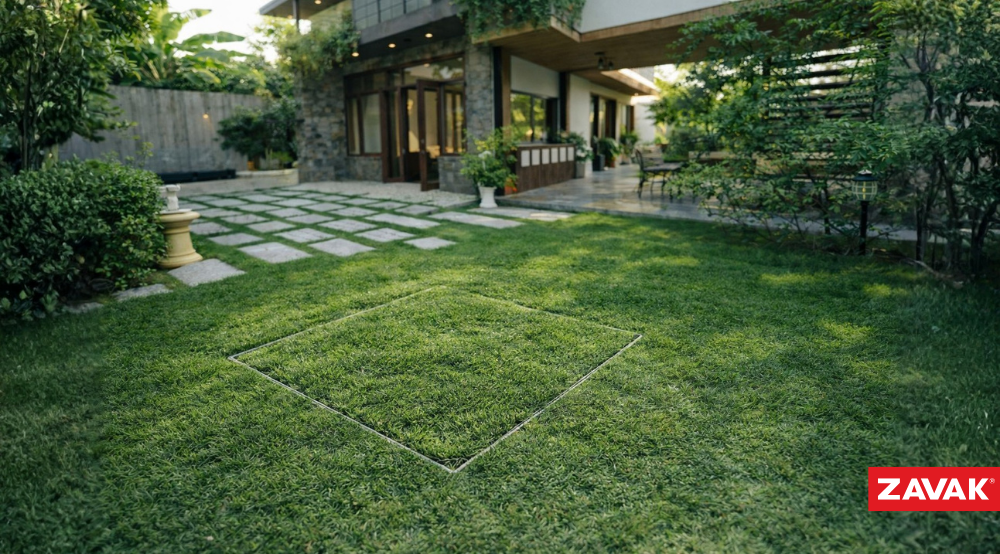

Nắp hố ga inox 600×600 là lựa chọn lý tưởng cho các công trình kỹ thuật yêu cầu cao về độ bền và thẩm mỹ. Sản phẩm do ZAVAK sản xuất đáp ứng cả 3 yếu tố: thiết kế đẹp, chất liệu cao cấp, khả năng chống nước, ngăn mùi.

1. Thông số kỹ thuật Nắp Hố Ga Inox 600×600

ZAVAK nhận sản xuất theo kích thước, tải trọng riêng biệt của từng công trình.

2. Đặc Tính Nổi Bật Của Nắp Hố Ga 600×600 của Zavak

2.1. Thiết kế âm sàn tinh tế, lát gạch đồng bộ

Nắp dạng khay âm, cho phép lát gạch, đá, cỏ… giúp đồng bộ hoàn toàn với mặt sàn. Giải pháp lý tưởng cho sân vườn, hành lang, resort hoặc khu công cộng cần thẩm mỹ cao.

2.2. Chống gỉ sét – chống mùi – chống nước hiệu quả

Sản xuất bằng inox 304 dày dặn, nắp chịu lực tốt, không bị oxy hóa hay ăn mòn trong điều kiện môi trường ngoài trời hoặc tiếp xúc với nước thải. Gioăng cao su kỹ thuật đảm bảo kín khít, ngăn mùi triệt để và chống nước xâm nhập.

2.3. Thi công dễ dàng – bảo trì thuận tiện

Tay nâng chuyên dụng, hệ khóa bu lông giúp đóng mở thuận tiện, nhanh chóng. Đáp ứng nhu cầu bảo trì định kỳ, kiểm tra kỹ thuật thường xuyên.

3. Nắp Hố Ga 600×600 Ứng Dụng Cho Những Vị Trí Nào?

Với kích thước 600x600mm gọn nhẹ, nắp hố ga inox 600×600 là giải pháp lý tưởng cho các công trình có quy mô vừa và nhỏ như nhà ở, căn hộ hoặc các dự án cải tạo, nâng cấp hệ thống thoát nước. Sản phẩm này đáp ứng tốt các yêu cầu kỹ thuật trong việc che phủ bể nước, đồng thời mang lại giá trị thẩm mỹ cao cho không gian xung quanh.

Với khả năng chịu lực tốt, bền bỉ dưới tác động của thời tiết, nắp hố ga 600×600 phù hợp cho các công trình trong nhà và ngoài trời, đảm bảo độ bền và hiệu quả sử dụng lâu dài.

4. Mua Nắp Hố Ga Inox 600×600 Ở Đâu Uy Tín?

Khi lựa chọn mua nắp hố ga inox 600×600, điều quan trọng là phải tìm được nhà cung cấp uy tín, đảm bảo chất lượng sản phẩm và dịch vụ hậu mãi tốt. ZAVAK là một trong những thương hiệu hàng đầu trong ngành sản xuất và cung cấp nắp hố ga inox tại Việt Nam. Với hơn 10+ năm kinh nghiệm, ZAVAK cam kết cung cấp sản phẩm chất lượng cao, đạt tiêu chuẩn quốc tế và hỗ trợ tư vấn kỹ thuật tận tình cho mọi công trình.

(video gthieu zavak)

Chúng tôi chuyên cung cấp các loại nắp hố ga 600×600 với chất liệu inox 304 hoặc inox 316, phù hợp với mọi yêu cầu về tải trọng và môi trường sử dụng. Ngoài ra, ZAVAK còn cung cấp dịch vụ lắp đặt và bảo hành lâu dài, giúp khách hàng yên tâm sử dụng sản phẩm mà không lo về các vấn đề phát sinh sau khi lắp đặt.

Liên hệ với ZAVAK 0909.801.599 | 0909.801.699 để nhận tư vấn và báo giá nắp hố ga inox 600×600 chính hãng!

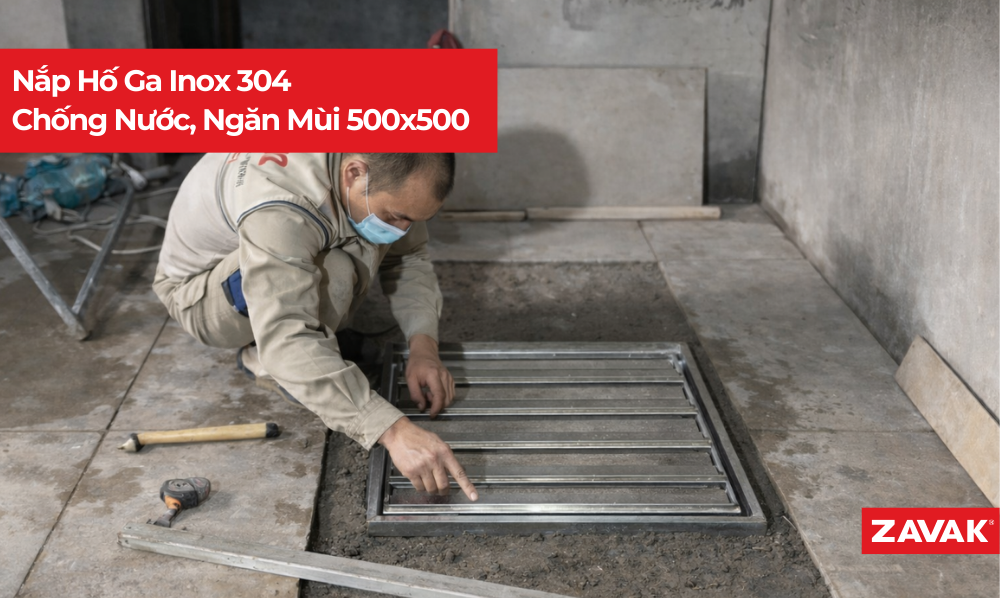

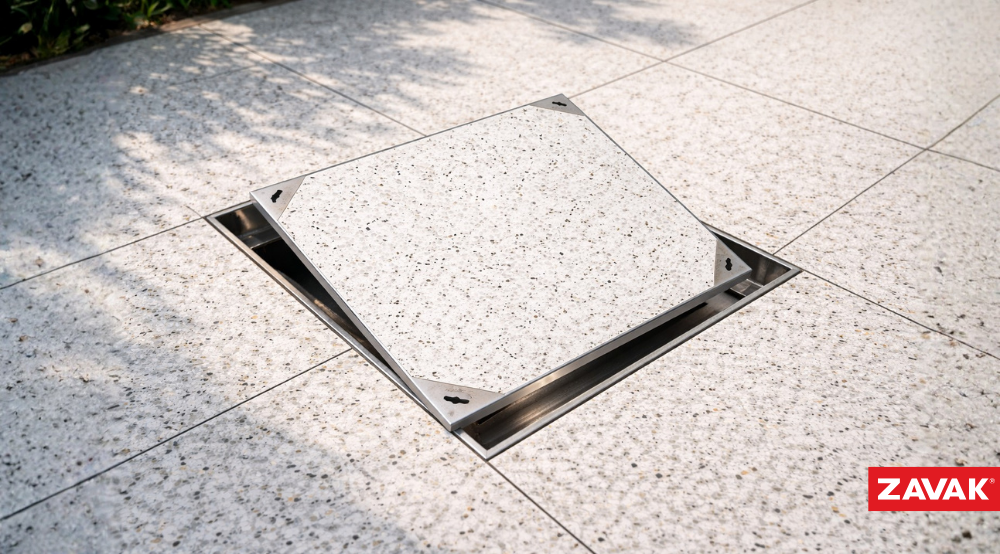

Nắp hố ga 500×500 inox là lựa chọn tối ưu cho các công trình bể ngầm và hố ga dân dụng. Với chất liệu inox 304 bền bỉ, sản phẩm có khả năng chịu lực, ngăn mùi và chống nước hiệu quả. Thiết kế âm sàn cho phép lát gạch thẩm mỹ, phù hợp lắp đặt cả trong nhà và ngoài trời. Đây là giải pháp gọn đẹp, hiệu quả cho mọi công trình.

Cùng ZAVAK tìm hiểu chi tiết về dòng sản phẩm Nắp hố ga 500x500mm trong bài viết dưới đây.

1. Thông Số Kỹ Thuật Nắp Hố Ga 500×500

Lưu ý:

Ngoài các mã tiêu chuẩn chúng tôi có thể cung cấp:

• Nắp hố ga có gioăng ngăn mùi (W)
• Thiết kế sản xuất cá kích thước khác nhau theo yêu cầu, tối đa 1 cạnh <1200mm
• Sản xuất bằng vật liệu inox 316 (A40)

2. Điểm Nổi Bật Của Nắp Hố Ga 500×500 ZAVAK

2.1. Kích thước phổ biến, ứng dụng linh hoạt

Kích thước 500x500mm phù hợp nhiều hệ thống hố ga, bể kỹ thuật trong nhà và ngoài trời. Thiết kế nhỏ gọn, dễ lắp đặt ở các khu dân cư, nhà máy hay khu thương mại.

2.2. Chất liệu bền đẹp, chống gỉ tuyệt đối

Sản phẩm làm từ inox 304 cao cấp, chống gỉ sét, chịu ăn mòn tốt, duy trì độ bền và thẩm mỹ lâu dài ngay cả trong môi trường ẩm ướt, khắc nghiệt.

2.3. Thiết kế lát gạch âm sàn, đạt tính thẩm mỹ cao

Nắp dạng khay cho phép lát gạch hoặc vật liệu hoàn thiện, giúp đồng bộ với mặt sàn và không gây mất mỹ quan tổng thể.

2.4. Ngăn mùi hiệu quả, chống nước vượt trội

Gioăng cao su kỹ thuật giúp kín khít, hạn chế mùi hôi và ngăn nước hiệu quả, bảo vệ hệ thống ngầm khỏi hư hại.

2.5. Tiện lợi thi công, bảo trì

Tích hợp khóa bu lông cùng tay nâng giúp thao tác đóng/mở nắp dễ dàng. Kiểm tra/bảo trì hố ga, làm sạch không lo kẹt nắp, đảm bảo an toàn sử dụng.

3. ZAVAK Đơn Vị Uy Tín Sản Xuất & Cung Cấp Nắp Hố Ga 500×500 Inox304

Với kinh nghiệm nhiều năm trong lĩnh vực sản xuất thiết bị hạ tầng kỹ thuật ngầm, ZAVAK là đơn vị tiên phong cung cấp các giải pháp nắp hố ga 500×500 đáp ứng tiêu chuẩn khắt khe cả về kỹ thuật lẫn thẩm mỹ. Chúng tôi không chỉ cung cấp sản phẩm chất lượng mà còn đồng hành xuyên suốt cùng đối tác từ khâu tư vấn đến thi công.

• Sản xuất theo tiêu chuẩn quốc tế FACTA
• Vật liệu inox 304 chống gỉ, chịu lực tốt
• Thiết kế âm sàn lát gạch đảm bảo thẩm mỹ cao
• Đa dạng mẫu mã, linh hoạt kích thước
• Hỗ trợ tư vấn kỹ thuật, khảo sát công trình tận nơi
• Thi công lắp đặt nhanh chóng, bảo hành dài hạn

ZAVAK cam kết mang đến giải pháp tối ưu và tin cậy cho mọi dự án, từ nhà phố, biệt thự, khu đô thị đến nhà máy công nghiệp.

Nắp hố ga 500×500 là một giải pháp hiện đại, đạt chuẩn thẩm mỹ, kỹ thuật và độ bền. ZAVAK tự hào mang đến sản phẩm chất lượng giúp bạn bảo vệ hệ thống hố ga bền vững lâu dài qua nhiều năm. Liên hệ ZAVAK 0909.801.599 | 0909.801.699 để nhận tư vấn và báo giá nắp hố ga 500×500 inox cho công trình của bạn!

Thi công hố ga thoát nước thải là hạng mục quyết định khả năng thoát nước ổn định, hạn chế tắc nghẽn và ngăn mùi cho toàn bộ công trình. Để đảm bảo độ bền và đúng chuẩn kỹ thuật, quy trình thi công cần được thực hiện chính xác ngay từ đầu. Hãy cùng ZAVAK tìm hiểu chi tiết quy trình thi công hố ga thoát nước thải trong bài viết dưới đây.

Thi công hố ga thoát nước thải là quá trình xây dựng một cấu trúc thu gom – lắng lọc – điều hướng nước thải trước khi đưa vào hệ thống cống chính. Đây là hạng mục cực kỳ quan trọng trong mọi công trình: nhà ở, nhà máy, khu dân cư, đường nội bộ hay đô thị.

Một hố ga được thi công đúng kỹ thuật giúp:

• Ngăn tắc nghẽn đường ống.
• Giảm mùi hôi và hạn chế ô nhiễm.
• Dễ dàng nạo vét, bảo trì.
• Đảm bảo lưu lượng thoát ổn định khi mưa lớn.

1. Chuẩn Bị Trước Khi Thi Công Hố Ga Thoát Nước Thải

1.1. Khảo sát & xác định vị trí

• Vị trí phải thuận tiện cho bảo trì, không nằm dưới các khu vực khó tiếp cận.
• Cao độ phải phù hợp với độ dốc đường ống, đảm bảo nước tự chảy.
• Tránh đặt hố ga ở trung cung nhà ở hoặc khu vực có tải trọng bất thường.

1.2. Kích thước hố ga theo nhu cầu

Tùy thuộc vào mục đích sử dụng của từng công trình mà kích thước thay đổi:

• Nhà ở: 40 × 30 × 50 cm
• Xưởng/nhà máy: 100 x 80 × 200 cm
• Khu vực công cộng: 200 × 150 cm × 200 cm

Nguyên tắc: Kích thước phải đủ để thu – lắng – gom cặn và đủ rộng cho công tác nạo vét định kỳ.

1.3. Vật liệu

• Bê tông đáy: M150
• Ống kết nối: PVC
• Nắp hố ga: gang cầu, composite hoặc inox theo nhu cầu

2. Quy Trình Thi Công Hố Ga Thoát Nước Thải (Chuẩn Kỹ Thuật)

Bước 1: Đào đất & chuẩn bị hố móng

• Xác định vị trí theo bản vẽ quy hoạch.
• Dùng máy cắt (như BTN) để cắt theo kích thước đã thiết kế.
• Dùng máy đào hoặc đào thủ công, đảm bảo đúng kích thước.
• Nếu thay hố ga cũ, cần phá bỏ phần tường và cổ ga hư hỏng.

Bước 2: Đổ bê tông lót đáy

• Rải lớp xi măng tạo phẳng dày 2 cm.
• Kiểm tra cao độ toàn bộ đáy hố.

Bước 3: Thi công thân hố ga

Hai phương án phổ biến:

1. Xây gạch – trát xi măng
2. Đặt hố ga đúc sẵn

Lưu ý kỹ thuật:

• Tường phải đặc, không rỗ.
• Mối nối ống cần trát kín để chống rò rỉ.
• Phải có ngăn lắng, ngăn mùi nếu thiết kế yêu cầu.
• Toàn bộ thân hố ga phải được xử lý chống thấm.

Bước 4: Lắp đặt đường ống vào – ra

• Dùng ống PVC đường kính >150mm kết nối bằng keo và gioăng cao su.
• Các ống phải đặt đúng độ dốc (tối thiểu 1-2%).
• Xả nước kiểm tra trước khi bịt kín.

Bước 5: Lắp đặt nắp hố ga

• Làm sạch bề mặt thành bê tông và nắp hố ga trước khi lắp.
• Kiểm tra khung – nắp – hố phải vừa kích thước.
• Căn chỉnh sao cho bằng mặt nền/đường, tránh tình trạng lệch, kênh gây mất an toàn.

Bước 6: Gia cố & hoàn thiện

• Gia cố xung quanh cổ ga bằng cấp phối đá dăm loại 1.
• Tưới nhựa thấm bám 1 kg/m², rải lớp BTN C12.5 (chiều dày: 7 cm).
• Tưới nhựa dính bám 0,5 kg/m², rải lớp BTN C9.5 (chiều dày: 3 cm).
• Vệ sinh & hoàn trả mặt bằng.

Bước 7: Nghiệm thu

• Kiểm tra dòng chảy, tốc độ thoát, độ kín & khả năng lắng cặn.
• Kiểm tra kết cấu, chống thấm & độ bằng phẳng của nắp.

3. Lưu Ý Thi Công Hố Ga Thoát Nước Thải Bền

• Không xây hố ga quá sâu: Hố quá sâu làm khó nạo vét và tăng áp lực thấm. Độ sâu lý tưởng: 1 – 1,2 m.
• Lựa chọn nắp hố ga đúng tải trọng:

Sân vườn: A15 – B125

Đường nội bộ: C250

Đường phố – xe tải nặng: D400

• Đảm bảo chống thấm: Các mạch tường, đáy phải được xử lý chống thấm để tránh nước thải ngấm vào đất gây ô nhiễm.
• Bảo trì định kỳ: 6-12 tháng/lần, tùy vào cường độ sử dụng

4. Nguyên Nhân Gây Vỡ Gãy Nắp Hố Ga Thoát Nước Thải Trong Thi Công

Nắp hố ga bị gãy, nứt hoặc sập thường xuất phát từ ba nhóm nguyên nhân chính:

• Vật liệu kém: Nắp pha tạp hoặc không đạt tiêu chuẩn dễ nứt khi chịu tải lớn.
• Sai kích thước: Khung nhỏ hơn cổ bê tông hoặc đặt lệch khiến tải trọng không phân bổ đều, dẫn đến kênh cạnh và gãy nắp.
• Lắp sai vị trí tải trọng: Dùng nắp tải nhẹ ở khu vực có xe tải nặng.
• Bệ đỡ yếu: Bê tông đỡ quá mỏng, mác thấp hoặc không bảo dưỡng khiến nắp không có nền chịu lực.

Cách khắc phục:

• Chọn nắp hố ga đạt chuẩn tải trọng (A15 – D400).
• Khung phải lớn hơn cổ bê tông 2-3 cm.
• Bảo dưỡng đủ thời gian.
• Kiểm tra kỹ độ phẳng, độ khớp trước khi cố định.

Mỗi giai đoạn từ khảo sát, xây dựng đến lắp đặt nắp hố ga đều cần độ chính xác cao để đảm bảo hiệu quả thoát nước. Nếu bạn cần lựa chọn nắp hố ga inox phù hợp với tải trọng và yêu cầu kỹ thuật, hãy liên hệ ZAVAK để được tư vấn giải pháp tối ưu nhất cho công trình của bạn.

Trong hệ thống hạ tầng thoát nước, hố ga đóng vai trò như những “trạm trung chuyển” giúp dẫn hướng, thu gom và kiểm tra nước thải trước khi xả ra ngoài môi trường. Việc thiết kế đúng quy chuẩn với bản vẽ hố ga thoát nước thải sẽ giúp hệ thống hoạt động hiệu quả, bền vững và an toàn.

Vậy bản vẽ này gồm những gì? Có thể lấy bản vẽ hố ga thoát nước thải ở đâu? Cùng ZAVAK khám phá trong bài viết.

Hố ga thoát nước thải là công trình ngầm được xây dựng tại các điểm giao, đổi hướng, thay đổi độ dốc hoặc các đoạn cần thu gom, xử lý rác, bùn cặn trong hệ thống thoát nước. Hố ga giúp:

• Thu gom nước thải để dẫn về trạm xử lý
• Giảm tốc độ dòng chảy, giữ lại cặn bẩn
• Dễ dàng kiểm tra, nạo vét khi cần
• Ổn định áp lực dòng nước trong hệ thống

1. Tầm Quan Trọng Của Bản Vẽ Hố Ga Thoát Nước Thải

Bản vẽ hố ga là công cụ giúp mô phỏng chi tiết các thông số kỹ thuật như:

• Vị trí lắp đặt trong hệ thống thoát nước
• Kích thước miệng hố, chiều sâu, độ dốc đáy hố
• Cấu tạo tường, đáy và cổ hố ga
• Hướng và đường kính ống dẫn vào/ra
• Nắp đậy: Chất liệu, tải trọng, có chống mùi/chống nước không

Thông qua bản vẽ, các đơn vị thi công có thể triển khai chuẩn xác, giảm thiểu sai sót, tiết kiệm chi phí và thời gian xử lý sự cố sau này. Đặc biệt với các công trình lớn như khu đô thị, nhà máy, bệnh viện… việc có bản vẽ CAD hố ga thoát nước thải là yêu cầu bắt buộc.

2. Các Yếu Tố Trong Bản Vẽ Hố Ga Thoát Nước Thải

Một bộ bản vẽ đầy đủ cần có các thành phần sau:

• Mặt bằng hố ga: Kích thước tổng quát, vị trí ống vào/ra, hướng dòng chảy.
• Mặt cắt chi tiết (dọc & ngang): Chiều sâu hố ga, cao độ đáy-nắp, độ dày tường, đáy và lớp lót.
• Cấu tạo vật liệu: Tường gạch/bê tông, mác xi măng, lớp chống thấm, bậc thao tác (nếu có).
• Cấu tạo nắp hố ga: Chất liệu (Inox 304/316, gang cầu, composite), khung chi tiết, tải trọng theo tiêu chuẩn A15 – D400.

3. Tiêu Chuẩn Bản Vẽ Hố Ga Thoát Nước Thải

Các hạng mục L, B, H chiều dày thành dựa theo tiêu chuẩn TCVN 7957:2008 (Quy định về các Tiêu chuẩn Thoát nước – Mạng lưới bên ngoài và công trình)

4. Tải Mẫu Bản Vẽ CAD Hố Ga Thoát Nước Thải

Bộ bản vẽ CAD bao gồm đầy đủ mặt bằng, mặt cắt, cấu tạo và kích thước chi tiết, phù hợp cho mọi công trình thoát nước thải. Bạn có thể tải xuống trực tiếp tại liên kết dưới đây.

Tải File CAD: tại đây (nguồn: https://hutbephotbinhminh.com)

Hướng dẫn mở: Với định dạng .dwg, cần mở bằng phần mềm AutoCAD

Bản vẽ MIỄN PHÍ, có thể sử dụng cho mục đích học tập và thi công xây dựng.

Việc chuẩn bị bản vẽ hố ga thoát nước thải đúng tiêu chuẩn là nền tảng để thi công chính xác, vận hành ổn định và giảm chi phí bảo trì. Khi kết hợp cùng vật tư chất lượng cao như nắp hố ga inox ZAVAK, hệ thống thoát nước sẽ bền vững trong nhiều năm. Liên hệ ZAVAK để nhận bản vẽ CAD, tư vấn kỹ thuật và báo giá theo yêu cầu.

Bạn đang tìm hiểu khoảng cách hố ga bao nhiêu là đạt chuẩn? Hệ thống thoát nước hoạt động tốt hay thường xuyên tắc nghẽn phụ thuộc rất nhiều vào cách bố trí hố ga. Cùng ZAVAK khám phá tiêu chuẩn khoảng cách hố ga theo đúng kỹ thuật và cách áp dụng vào thực tế.

Tiêu chuẩn khoảng cách hố ga thoát nước thải là các quy định và giới hạn kỹ thuật nhằm đảm bảo hệ thống thoát nước hoạt động ổn định, dễ kiểm tra, bảo trì và giảm nguy cơ tắc nghẽn đường ống.

Khoảng cách được tính dựa trên:

• Lưu lượng nước thải
• Đường kính và độ dốc ống
• Quy mô công trình
• Số lượng điểm đổi hướng đường ống
• Mục đích sử dụng (dân dụng, thương mại, công nghiệp)

1. Tiêu Chuẩn Khoảng Cách Hố Ga Thoát Nước Thải Theo Loại Công Trình

Khoảng cách hố ga thay đổi theo quy mô và tính chất công trình. Đây là thông số quan trọng trong thiết kế hố ga thoát nước thải và cần được tính toán chuẩn ngay từ đầu.

2. Một Số Vị Trí Bắt Buộc Phải Đặt Hố Ga

Ngoài tiêu chuẩn thiết kế hố ga thoát nước thải về khoảng cách, bạn cần bố trí hố ga tại các điểm sau:

• Vị trí khớp chữ Y, chữ T → nên bỏ ống nối, thay bằng hố ga thu để thoát nước nhanh và tránh tắc.
• Các tuyến đường có độ dốc ≥ 0,03 và chiều rộng dưới 30m → khoảng cách giữa hố ga không được vượt quá 60 m để tránh ngập và chậm thoát nước.

3. Lưu Ý Khi Thiết Kế Khoảng Cách Hố Ga Thoát Nước Thải

Để đảm bảo hệ thống vận hành bền vững, các tiêu chuẩn hố ga thoát nước thải cần được lưu ý:

• Xác định vị trí đặt hố ga ngay từ đầu: Khi hố ga đã được xây dựng, việc sửa chữa hoặc thay đổi vị trí rất khó khăn. Vì vậy, cần tính toán kỹ cả về kỹ thuật lẫn thẩm mỹ trước khi thi công.
• Không đặt hố ga ở giữa nhà: Đây là vị trí dễ gây mất vệ sinh, ảnh hưởng đến sức khỏe do vi khuẩn tích tụ. Ngoài ra, theo phong thủy, tâm nhà là nơi tụ khí nên không phù hợp để bố trí hố ga.
• Tránh đặt hố ga dưới khu vực thờ cúng: Không gian thờ tự cần được giữ trang nghiêm và sạch sẽ. Việc đặt hố ga tại đây có thể làm ảnh hưởng đến sự tôn nghiêm của khu vực.
• Ưu tiên đặt hố ga dưới nền hoặc ngoài sân: Đây là lựa chọn phổ biến vì giúp tiết kiệm diện tích, đảm bảo mỹ quan và thuận tiện cho việc kiểm tra – bảo trì.
• Thi công đúng kỹ thuật: Khoảng cách sai hoặc đặt thiếu hố ga ở các điểm cần thiết có thể gây ra tình trạng tắc nghẽn, ngập úng, sụt lún nền và tốn chi phí sửa chữa về sau.

4. Các Tiêu Chuẩn Khác Về Thiết Kế Hố Ga Thoát Nước Thải (Tham Khảo Thêm)

4.1. Kích Thước Tiêu Chuẩn Của Hố Ga Thoát Nước Thải

4.2. Độ rộng tiêu chuẩn của hố ga thoát nước thải

Độ rộng của hố ga được xác định dựa trên khả năng thu lắng nước và mức độ thuận tiện cho việc bảo trì. Thông thường, diện tích hố ga dao động trong khoảng 1m² – 3m², tùy quy mô công trình.

• Với nhà dân, khu dân cư nhỏ, có thể sử dụng hố ga kích thước nhỏ để tiết kiệm diện tích nhưng vẫn đảm bảo khả năng thoát nước.
• Với tuyến đường lớn, khu đô thị, khu công nghiệp, cần chọn hố ga có diện tích lớn hơn để tăng khả năng thu gom nước và hạn chế tình trạng quá tải khi mưa lớn.

Lưu ý: Những tuyến đường có độ dốc lớn, không nên kéo dài khoảng cách hố ga thoát nước thải vượt mức cho phép để tránh quá tải cục bộ.

4.3. Độ sâu đặt hố ga theo tiêu chuẩn

Độ sâu ảnh hưởng trực tiếp đến khả năng thoát nước và quá trình nạo vét. Hố ga nên được đặt cách mặt đất từ 10 – 30 cm, với tổng chiều sâu hợp lý trong khoảng 1 – 1,2 m.

• Mức sâu này giúp rác và bùn lắng lại hợp lý, hạn chế trôi vào đường ống chính.
• Nếu hố ga quá nông, nước dễ bị tràn khi mưa lớn; ngược lại, hố ga quá sâu sẽ tốn kém chi phí thi công và gây khó khăn khi bảo trì.

Sau khi xây dựng, cần sử dụng nắp hố ga chịu tải phù hợp với khu vực lắp đặt để đảm bảo an toàn giao thông, hạn chế mùi hôi và duy trì thẩm mỹ cho công trình.

Khoảng cách giữa các hố ga thoát nước thải cần được tính toán kỹ lưỡng dựa trên loại công trình, lưu lượng và điều kiện thực tế. Thiết kế đúng tiêu chuẩn thiết kế hố ga thoát nước thải không chỉ giúp hệ thống thoát nước hiệu quả mà còn giảm chi phí duy tu và ngăn ngừa sự cố.

Nếu bạn cần bản vẽ, tư vấn kỹ thuật hoặc lựa chọn nắp hố ga inox bền, đẹp, đạt chuẩn, hãy liên hệ ZAVAK để được hỗ trợ nhanh chóng.

Trong bất kỳ hệ thống thoát nước nào, từ nhà dân đến khu công nghiệp, hố ga đóng vai trò vô cùng quan trọng nhưng thường bị xem nhẹ trong thiết kế và thi công. Không đơn thuần chỉ là nơi thu gom nước thải, hố ga thoát nước thải còn giúp lắng cặn, ngăn mùi, giảm tắc nghẽn và bảo vệ toàn bộ hệ thống hạ tầng kỹ thuật ngầm. Vậy hố ga thoát nước thải là gì, nguyên lý hoạt động ra sao, có bao nhiêu loại và làm sao để chọn đúng nắp hố ga đạt tiêu chuẩn?

Trong bài viết dưới đây, cùng ZAVAK tìm hiểu chi tiết từ A đến Z về hố ga thoát nước thải là gì.

1. Hố Ga Thoát Nước Thải Là Gì?

Hố ga thoát nước thải là một bộ phận quan trọng trong hệ thống xử lý nước thải của công trình dân dụng và công nghiệp. Đây là nơi thu gom, lắng cặn, tách rác, và điều hòa lưu lượng nước thải trước khi được dẫn ra hệ thống thoát nước chung hoặc bể xử lý tập trung.

Trong tiếng Anh, hố ga thoát nước thải là “Wastewater Drainage Manhole”, còn trong tiếng Trung, thuật ngữ tương ứng là “污水检查井 (wūshuǐ jiǎnchá jǐng)”.

Với các công trình hiện nay, hố ga không chỉ giúp duy trì hệ thống thoát nước ổn định mà còn đóng vai trò giảm tắc nghẽn, ngăn mùi và bảo vệ môi trường.

2. Cấu Tạo Hố Ga Thoát Nước Thải

3. Nguyên Lý Hoạt Động Của Hố Ga Thoát Nước Thải

Hố ga hoạt động dựa trên nguyên lý khá đơn giản, kết hợp giữa dòng chảy và quá trình lắng tự nhiên. Khi có nước thải hoặc nước mưa, dòng nước được dẫn qua hai ống nhựa PVC chảy xuống hố thu đầu tiên. Ở đây, nước chảy chậm lại, cho phép cát, bùn và các chất rắn nặng hơn lắng xuống đáy.

Khi mực nước trong hố thu đạt khoảng 600mm, nước trong sẽ tự động chảy sang hố ga chính, nơi tiếp tục dẫn ra hệ thống cống thoát nước ngoài đường. Sau đó, khi lượng nước trong hố giảm xuống dưới mức 60mm, phần nước còn lại sẽ dần bay hơi hoặc thấm tự nhiên xuống nền đất, giúp tránh ứ đọng lâu ngày.

Nhờ cơ chế này, hố ga giúp nước thải được xử lý sơ bộ trước khi ra hệ thống cống, hạn chế tắc nghẽn, ngăn mùi hôi và giảm áp lực cho các trạm xử lý phía sau

4. Tiêu Chuẩn Kích Thước Hố Ga Thoát Nước Thải

Theo TCVN 7957:2008 (Quy định về các Tiêu chuẩn Thoát nước – Mạng lưới bên ngoài và công trình), kích thước hố ga thoát nước thải được quy định rõ ràng để đảm bảo hệ thống hoạt động hiệu quả và dễ thi công. Cụ thể:

• Chiều dài (L): 500 – 1000 mm
• Chiều rộng (B): 300 – 500 mm
• Chiều cao (H): 300 – 500 mm
• Chiều dày thành: 50 – 70 mm
• Sai lệch cho phép: ± 5 mm

Về độ sâu, không nên xây quá sâu vì sẽ gây khó khăn khi bảo trì và nạo vét. Hố ga nên có độ sâu vừa phải để chứa nước thải và vẫn thuận tiện vệ sinh:

• Công trình dân dụng: Độ sâu khoảng dưới 1m, dễ nạo vét và hạn chế mùi
• Công trình lớn (nhà hàng, khách sạn, xí nghiệp): Có thể sâu hơn 1m, tùy vào lượng nước thải và quy mô

Về khoảng cách, hố ga nên đặt cách nhau trung bình khoảng 10m để đảm bảo thoát nước hiệu quả. Với các công trình lớn, có thể tăng khoảng cách hợp lý để tiết kiệm chi phí mà vẫn duy trì hiệu suất hệ thống.

5. Công Dụng Hố Ga Thoát Nước Thải

Ngoài chức năng thu gom, hố ga còn góp phần xử lý sơ bộ và bảo vệ toàn bộ mạng lưới đường ống:

• Thu gom và dẫn hướng dòng nước thải: Giúp tập trung nước từ các ống nhánh về hệ thống cống chính, đảm bảo dòng chảy thông suốt
• Lắng cặn và tách rác: Hố ga đóng vai trò như một bể lắng tạm, giữ lại bùn, cát, rác trước khi nước thải đi vào cống chính, hạn chế tắc nghẽn
• Giảm tải cho trạm xử lý: Việc tách cặn thô ngay từ đầu giúp giảm khối lượng chất bẩn đưa về trạm xử lý, tiết kiệm chi phí vận hành
• Tạo điểm kiểm tra, bảo trì thuận tiện: Hố ga cho phép mở nắp dễ dàng để kiểm tra, nạo vét định kỳ mà không ảnh hưởng đến kết cấu đường
• Ngăn mùi và chống tràn ngược: Nhờ thiết kế kín và có nắp bảo vệ, hố ga giúp ngăn mùi hôi thoát ra ngoài và hạn chế tình trạng nước tràn ngược khi mưa lớn

Đặc biệt, cần lưu ý phần nắp hố ga đóng vai trò không thể tách rời trong việc đảm bảo an toàn, thẩm mỹ và độ bền của công trình. Nắp giúp bảo vệ hố ga khỏi vật rơi, ngăn mùi thoát ra và chịu tải trọng giao thông, tùy vào khu vực lắp đặt.

6. Tiêu Chí Lựa Chọn Nắp Hố Ga Thoát Nước Thải

• Chất liệu: Hiện nay đang phổ biến các chất liệu như: gang, composite và inox chống gỉ. Với môi trường ẩm ướt nên ưu tiên lựa chọn composite và inox 304 chống oxi hóa
• Khả năng chịu tải: Căn cứ theo tiêu chuẩn FACTA  hoặc TCVN, tải trọng được chia thành các cấp A15 – D400. Với khu vực dân dụng hoặc vỉa hè, nên chọn cấp A15-B125; còn đường phố hoặc khu vực xe tải qua lại cần nắp chịu tải C250-D400
• Thiết kế kín khít, chống mùi: Nắp có thể trang bị thêm gioăng cao su kín, tránh mùi hôi, tùy theo nhu cầu
• Tính thẩm mỹ và dễ bảo trì: Các loại nắp âm sàn hoặc nắp có khung viền bằng inox vừa bền đẹp vừa dễ tháo lắp khi cần vệ sinh

Các sản phẩm nắp hố ga inox ZAVAK được thiết kế và gia công theo tiêu chuẩn FACTA và TCVN, đảm bảo khả năng chịu lực, chống ăn mòn và có độ kín cao. Với đa dạng kích thước và kiểu dáng (nắp âm, nắp có bản lề,…), ZAVAK đáp ứng mọi nhu cầu từ hộ gia đình đến khu công nghiệp, đô thị.

Liên hệ ZAVAK ngay để được tư vấn và lựa chọn các dòng sản phẩm phù hợp với công trình, giúp hoàn thiện hệ thống thoát nước thải bền vững, an toàn lâu dài.

Trong hệ thống xử lý nước thải của các công trình dân dụng, khu công nghiệp hay đô thị, kích thước hố ga thoát nước thải đóng vai trò quan trọng trong việc thu gom, lắng cặn và dẫn nước thải ra hệ thống xử lý trung tâm.

Cùng ZAVAK tìm hiểu chi tiết tiêu chuẩn về kích thước, độ sâu, khoảng cách hố ga thoát nước thải theo TCVN 7957:2008 để đảm bảo công trình vận hành bền vững, hiệu quả và an toàn.

Theo TCVN 7957:2008, kích thước hố ga thoát nước thải phải được xác định dựa trên:

• Lưu lượng nước thải cần xử lý
• Quy mô và loại công trình (nhà ở, khách sạn, khu công nghiệp,…)
• Đường kính ống thoát nước (D100 – D500)
• Mức độ lắng cặn và khả năng bảo trì định kỳ

TCVN 7957: 2008 do Công ty cổ phần Nước và Môi trường Việt Nam (VIWASE) soát xét lại trên cơ sở Tiêu chuẩn TCXDVN “Thoát nước – Mạng lưới bên ngoài và công trình – Tiêu chuẩn thiết kế”, Bộ Xây dựng đề nghị. Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

1. Tiêu Chuẩn Chiều Dài Rộng Trong Kích Thước Hố Ga Thoát Nước Thải

Theo TCVN 7957:2008, hố ga xử lý nước thải phải có kích thước tối thiểu từ 1,2 m trở lên để đảm bảo đủ thể tích chứa, thuận lợi cho quá trình lắng cặn và xử lý nước thải.

Với các khu vực có nhiều cống thoát hoặc bể tự hoại (bể phốt) liên kết, kích thước hố ga có thể thiết kế nhỏ hơn, nhưng vẫn phải đáp ứng đủ không gian để tiến hành các bước xử lý, vệ sinh, và bảo trì.

Trong thực tế thi công, hố ga thường được thiết kế với chiều dài và chiều rộng từ 1,2 – 1,5m, tùy theo lưu lượng nước thải và quy mô công trình. Thiết kế hợp lý giúp tăng khả năng lắng cặn, tránh tràn nước, đồng thời đảm bảo hiệu quả xử lý và tuổi thọ hệ thống.

2. Tiêu Chuẩn Độ Sâu Hố Ga Thoát Nước Thải

Nhiều người cho rằng hố ga càng sâu sẽ càng chứa được nhiều nước thải và giảm tần suất nạo vét. Tuy nhiên, thực tế cho thấy không nên xây hố ga quá sâu, vì điều này khiến việc bảo trì, nạo vét trở nên khó khăn và tốn kém hơn. Thay vào đó, hố ga cần có độ sâu vừa phải, đảm bảo cả khả năng chứa nước thải lẫn thuận tiện vệ sinh.

• Công trình dân dụng: Độ sâu tiêu chuẩn khoảng dưới 1m, giúp dễ dàng vệ sinh, nạo vét và hạn chế phát sinh mùi.
• Công trình lớn như nhà hàng, khách sạn, xí nghiệp: Độ sâu có thể trên 1m, tùy vào lưu lượng nước thải và quy mô sử dụng.

Ngoài ra, hố ga nên được đặt cách mặt đất từ 10 – 30 cm để tạo độ dốc thoát nước tự nhiên, tổng chiều sâu lý tưởng khoảng 1 – 1,2 m. Hố quá nông dễ tràn nước, còn hố quá sâu lại gây khó bảo trì. Sau khi thi công, cần đậy nắp hố ga chịu tải phù hợp với vị trí lắp đặt để đảm bảo an toàn, giảm mùi hôi và duy trì mỹ quan cho công trình.

3. Tiêu Chuẩn Khoảng Cách Trong Kích Thước Hố Ga Thoát Nước Thải

Các hố ga nên bố trí cách nhau trung bình khoảng 10 m là hợp lý nhất. Tuy nhiên, với những công trình lớn, bạn có thể tăng khoảng cách giữa các hố để tiết kiệm chi phí nhân công và vật liệu mà vẫn đảm bảo khả năng thoát nước hiệu quả.

Lưu ý: Cứ mỗi 10 m ống thoát nước, nên đặt một hố ga để dễ kiểm tra và bảo trì. Ở những vị trí có nhiều cút nối T hoặc Y, nên xây thêm một hố ga riêng để dòng chảy ổn định, tránh tắc nghẽn. Diện tích và khoảng cách cụ thể còn phụ thuộc vào quy mô công trình, vì vậy cần tính toán kỹ trước khi thi công để tránh sửa chữa về sau.

Vị trí đặt hố ga:

• Hố ga nên bố trí ở những vị trí thấp nhất của hệ thống để đảm bảo dòng chảy tự nhiên, giúp nước thải thoát nhanh và hạn chế ứ đọng.
• Đối với công trình dân dụng, có thể đặt hố ga ở khu vực vệ sinh hoặc sau bếp để thuận tiện cho việc kiểm tra, bảo trì và đảm bảo thẩm mỹ.
• Không nên đặt hố ga ngay trước cổng chính hay khu sinh hoạt chính vì có thể gây mùi khó chịu, ảnh hưởng đến sinh hoạt và phong thủy của ngôi nhà.

Việc xác định đúng kích thước hố ga thoát nước thải theo đúng tiêu chuẩn là cần thiết để đảm bảo hệ thống thoát nước hoạt động hiệu quả, tránh tắc nghẽn và giảm chi phí bảo trì dài hạn.

Nếu bạn đang tìm kiếm giải pháp toàn diện cho hệ thống thoát nước, ZAVAK cung cấp nắp hố ga thoát nước thải inox đạt chuẩn, chịu tải trọng cao, với độ bền cao vượt trội và thiết kế thẩm mỹ tinh tế. Liên hệ ngay ZAVAK nhận tư vấn và nắp hố ga inox phù hợp cho công trình của bạn.

Trong hệ thống thoát nước đô thị và dân dụng, kích thước hố ga thoát nước mưa là yếu tố then chốt quyết định hiệu quả thu – thoát nước và khả năng bảo trì lâu dài. Một hố ga thiết kế sai kích thước có thể gây ra tắc nghẽn, ngập úng, hoặc sụt lún công trình. Vì vậy, việc hiểu rõ kích thước tiêu chuẩn và cách chọn đúng loại hố ga là rất quan trọng khi thi công hạ tầng.

1. Các Tiêu Chuẩn Quy Định Kích Thước Hố Ga Thoát Nước Mưa

Các kích thước hố ga hiện nay được quy định dựa theo những tiêu chuẩn thiết kế và tải trọng sau:

• TCVN 10333-1:2014 – Hệ thống thoát nước: Yêu cầu thiết kế mạng lưới và công trình bên ngoài.
• FACTA – Tiêu chuẩn tải trọng nắp hố ga (từ A15 đến F900).

Những tiêu chuẩn này quy định rõ kích thước tối thiểu tối đa, độ dày thành, chiều sâu và đường kính ống thoát phù hợp cho từng loại công trình.

2. Kích Thước Hố Ga Thoát Nước Mưa Theo Tiêu Chuẩn TCVN 10333-1:2014

Chiều dài, chiều rộng và chiều sâu của hố ga phải phù hợp với quy mô công trình và tuân thủ theo tiêu chuẩn TCVN 10333-1:2014. Dưới đây là bảng tiêu chuẩn thiết kế hố ga thoát nước mưa phổ biến hiện nay:

Bảng kích thước chung tiêu chuẩn của hố ga thoát nước mưa

Bảng kích thước chung tiêu chuẩn của hố ga thoát nước mưa

Bảng kích thước chung tiêu chuẩn của hố ga thoát nước mưa

Tóm lại: Theo TCVN 10333-1:2014, kích thước hố ga thoát nước mưa phổ biến như sau:

• Chiều dài (L): 500 – 1000 mm
• Chiều rộng (B): 300 – 500 mm
• Chiều cao (H): 300 – 500 mm
• Chiều dày thành: 50 – 70 mm
• Mức sai lệch cho phép: ± 5 mm

3. Tiêu Chuẩn Về Chiều Sâu Hố Ga Thoát Nước Mưa

Tiêu chuẩn về thiết kế độ sâu của hố ga phụ thuộc vào nhiều yếu tố như lưu lượng nước mưa, độ dốc cống, địa hình và mục đích sử dụng. Nếu hố quá sâu, khả năng chứa nước mưa sẽ lớn hơn nhưng việc vệ sinh, nạo vét sẽ tốn thời gian và chi phí hơn. Ngược lại, hố quá nông dễ bị tràn nước khi mưa lớn.

Theo TCVN 10333-1:2014, độ sâu trung bình của hố ga thoát nước mưa tiêu chuẩn là khoảng 1 mét đối với công trình dân dụng, và trên 1 mét cho các công trình lớn như nhà hàng, xí nghiệp, khách sạn hoặc khu công nghiệp. Ngoài ra, hố ga nên được đặt cách mặt đất từ 10 – 30 cm, giúp giữ lại rác lắng trong hố, đồng thời thuận tiện cho việc nạo vét định kỳ.

4. Tiêu Chuẩn Khoảng Cách Hố Ga Thoát Nước Mưa

Khoảng cách giữa các hố ga thoát nước mưa được xác định tùy theo loại công trình, địa hình và quy mô hệ thống. Dưới đây là bảng tham khảo tiêu chuẩn bố trí hố ga phổ biến:

5. Tiêu Chuẩn Về Vị Trí Đặt Hố Ga

Khi thi công hố ga thoát nước mưa, việc lựa chọn vị trí đặt hợp lý là rất quan trọng:

• Vị trí nên đặt: Tại điểm thấp địa hình, giao lộ, rãnh thu hoặc chỗ chuyển hướng ống cống để dễ thu gom nước
• Trong công trình dân dụng: Có thể bố trí hố ga ngoài trời,  dưới khu vực nhà vệ sinh hoặc sau bếp nhằm đảm bảo thẩm mỹ và thuận tiện
• Lưu ý tránh: Đặt hố ga ngay trước cổng chính hoặc khu vực sinh hoạt chính, vì có thể gây mùi khó chịu và ảnh hưởng phong thủy.

Thiết kế đúng kích thước hố ga thoát nước mưa là yếu tố then chốt, quyết định duy trì hiệu quả thoát nước, hạn chế ngập úng và kéo dài tuổi thọ hạ tầng. Đồng thời chọn nắp hố ga đạt chuẩn từ ZAVAK để đảm bảo an toàn, độ bền và tính thẩm mỹ cao.

Liên hệ ZAVAK để đội ngũ tư vấn kích thước và chọn mua nắp hố ga thoát nước mưa phù hợp nhất cho công trình của bạn.

Trong hệ thống hạ tầng kỹ thuật ngầm đô thị, hố ga thoát nước mưa là một chi tiết thiết yếu giúp đảm bảo việc thu gom và dẫn thoát nước hiệu quả. Đặc biệt trong các mùa mưa lớn, việc bố trí hố ga hợp lý sẽ giúp hạn chế tình trạng úng ngập cục bộ. Trong bài viết này, ZAVAK sẽ giúp bạn hiểu rõ hố ga thoát nước mưa là gì, cấu tạo ra sao và công dụng thực tế của nó trong đời sống.

1. Hố Ga Thoát Nước Mưa Là Gì?

Hố ga thoát nước mưa là một bộ phận quan trọng trong hệ thống thoát nước đô thị, nhà ở và công nghiệp. Được thiết kế âm sàn, hố ga có chức năng thu gom nước mưa từ các bề mặt như mái nhà, sân vườn, đường nội bộ rồi dẫn về hệ thống cống chính. Đồng thời, hố ga giúp lắng đọng bùn đất, giữ lại rác thô, ngăn tắc nghẽn và đảm bảo vệ sinh môi trường.

Hố ga thoát nước mưa trong tiếng Anh là “stormwater manhole” hoặc “storm drain manhole”.

2. Cấu Tạo Hố Ga Thoát Nước Mưa

2.1. Cấu tạo cơ bản

• Thân hố: Xây âm bằng bê tông cốt thép, hình tròn hoặc vuông.
• Ống vào/ra: Dẫn nước mưa từ bề mặt vào hố và ra hệ thống cống.
• Ngăn lắng/lưới chắn rác: Lắng đọng bùn, đất, giữ lại rác lớn.

• Nắp hố ga thoát nước mưa: Được đậy kín để đảm bảo an toàn, chống mùi, chống nước tràn. Nắp có thể làm bằng gang, bê tông hoặc inox 304/316  là vật liệu cao cấp do ZAVAK sản xuất.

2.2. Nguyên lý hoạt động hố ga thoát nước

Khi trời mưa, nước chảy từ mái nhà, sân vườn hay mặt đường được dẫn qua các ống thoát hoặc máng thu gom về hố ga. Tại đây, nước mưa sẽ chảy vào ngăn chứa đầu tiên, nơi rác thải thô như lá cây, cát sỏi và các mảnh vụn được giữ lại nhờ lưới chắn hoặc ngăn lắng phía dưới. Cặn bẩn nặng sẽ lắng xuống đáy hố, giúp giảm tải cho đường ống chính. Phần nước còn lại tiếp tục di chuyển qua ngăn thoát và chảy ra hệ thống cống ngầm.

Nguyên lý hoạt động này giúp tách rác thô ngay từ đầu nguồn, ngăn ngừa tình trạng tắc nghẽn hệ thống thoát nước khi lưu lượng mưa lớn. Đồng thời, nó còn giúp kéo dài tuổi thọ của hệ thống cống và giảm thiểu chi phí bảo trì định kỳ. Với thiết kế có thể tháo mở dễ dàng qua nắp hố ga thoát nước mưa, việc kiểm tra và vệ sinh cũng trở nên thuận tiện và nhanh chóng hơn.

3. Tiêu Chuẩn Kích Thước Hố Ga Thoát Nước Mưa

Kích thước hố ga được thiết kế dựa trên:

• Lưu lượng nước mưa cần xử lý
• Diện tích khu vực thu nước
• Độ dốc mặt nền và vị trí lắp đặt

Bảng kích thước phổ biến:

Ngoài ra, khoảng cách giữa các hố ga thường từ 7–15m tùy địa hình và mức độ sử dụng.

4. Ứng Dụng Hố Ga Thoát Nước Mưa Phổ Biến Hiện Nay

Tùy vào vị trí và mục đích sử dụng, hố ga thoát nước mưa được chia thành nhiều loại như:

• Hố ga thoát nước mưa trước nhà: Loại này thường nhỏ gọn, phù hợp lắp tại sân vườn, hiên nhà, khu vực thoát nước ít. Yêu cầu cao về thẩm mỹ, nắp đậy thường là inox hoặc gang có hoa văn.
• Hố ga thoát nước mưa khu đô thị: Được bố trí dọc theo vỉa hè, đường nội bộ để thu nước mưa hiệu quả. Kích thước trung bình, nắp hố ga chịu được tải trọng xe máy, ô tô con.
• Hố ga công nghiệp, khu chế xuất: Kích thước lớn, cấu tạo chắc chắn bằng bê tông cốt thép. Nắp hố ga thoát nước mưa loại này cần chịu được tải trọng cao (xe tải, xe container).
• Hố ga tích hợp tách rác: Một số thiết kế tích hợp thêm lưới chắn rác, bẫy bùn ngay bên trong giúp giảm tắc nghẽn hệ thống cống, thuận tiện bảo trì.

5. Phân Biệt Hố Ga Thoát Nước Mưa Và Hố Ga Ngăn Mùi

Việc phân biệt đúng 2 loại hố ga sẽ giúp chọn đúng giải pháp phù hợp cho từng vị trí trong công trình.

Hố ga thoát nước mưa đóng vai trò thiết yếu trong mọi công trình xây dựng, từ nhà ở đến đô thị. Nắm rõ hố ga thoát nước mưa là gì, cấu tạo, nguyên lý hoạt động và kích thước tiêu chuẩn sẽ giúp đảm bảo hiệu quả thoát nước, giảm thiểu tắc nghẽn và chi phí bảo trì dài hạn.

Nếu bạn đang tìm kiếm các giải pháp nắp hố ga thoát nước mưa đạt chuẩn, thẩm mỹ cao và bền bỉ theo thời gian, hãy liên hệ ZAVAK để được tư vấn chi tiết và thiết kế theo yêu cầu công trình.

Trong hạ tầng đô thị hiện đại, hố ga thoát nước mưa là mắt xích quan trọng giúp thu gom và điều tiết dòng chảy nước mưa. Để thiết kế hiệu quả và tiết kiệm chi phí, bản vẽ hố ga thoát nước mưa là tài liệu kỹ thuật không thể thiếu. Hãy cùng ZAVAK tìm hiểu chi tiết về cấu tạo và tiêu chuẩn thiết kế trong bài viết dưới đây.

Hố ga thoát nước mưa là một bộ phận quan trọng trong hệ thống hạ tầng ngầm, có chức năng thu gom nước mưa trên bề mặt và chuyển hướng về các tuyến thoát. Cấu trúc hố ga bao gồm miệng thu nước, bể lọc rác, khoang lắng cặn và ống dẫn.

Các hố ga thường được bố trí dọc theo lòng đường, vệ hè hoặc khu sân vườn để thu nước mưa một cách hiệu quả, ngăn ngừa tình trạng đọng ngập. Tùy theo mức độ lưu lượng và tính chất công trình, hố ga có thể được thiết kế với nhiều kiểu dáng, kích thước và vật liệu khác nhau (bê tông, gang, nhựa, inox…).

1. Những Chi Tiết Chính Trong Bản Vẽ Hố Ga

Một bản vẽ hố ga thoát nước mưa hoàn chỉnh thường bao gồm nhiều yếu tố kỹ thuật nhằm đảm bảo thi công chính xác và vận hành hiệu quả. Việc hiểu rõ từng phần trong bản vẽ giúp người đọc nắm bắt nhanh cấu trúc, nguyên lý hoạt động và yêu cầu vật liệu của hệ thống thoát nước.

• Mặt bằng tổng thể: Thể hiện vị trí của hố ga trong mạng lưới thoát nước, hướng dòng chảy của nước mưa, cao độ các ống và mối liên kết giữa các hố ga. Phần này giúp người thiết kế kiểm soát toàn bộ hệ thống, tránh giao cắt với hạ tầng ngầm khác như điện, viễn thông, cấp nước
• Mặt cắt dọc – ngang: Thể hiện đầy đủ kích thước, chiều sâu, độ dốc, độ dày tường và lớp lót đáy. Các chi tiết này giúp kỹ sư xác định chính xác thể tích khoang lắng, khả năng chứa và thời gian tự làm sạch của hố ga
• Chi tiết cấu tạo: Trình bày rõ từng bộ phận như miệng thu nước, song chắn rác, vách ngăn, bậc lên xuống, khoang lắng, ống vào – ống ra và nắp đậy. Mỗi phần có vai trò riêng: miệng thu nhận nước, bể lọc giữ rác, khoang lắng chứa cặn, ống dẫn hướng nước, nắp đảm bảo an toàn và thẩm mỹ
• Ký hiệu vật liệu và thông số kỹ thuật: Nêu rõ loại bê tông (ví dụ: BTCT mác 250, 300), đường kính ống (Ø200, Ø400…), vật liệu nắp (gang, composite, inox), lớp chống thấm, lớp đệm cát. Thông tin này hỗ trợ kiểm soát chất lượng vật tư và lựa chọn phù hợp với tải trọng, môi trường sử dụng
• Ghi chú thi công: Bao gồm hướng dẫn về quy trình lắp đặt, kỹ thuật đổ bê tông, thời gian dưỡng, chống thấm, cũng như phương pháp xử lý bùn đất và bảo trì định kỳ. Một số bản vẽ còn bổ sung phần hướng dẫn kiểm tra sau thi công để đảm bảo lưu thông nước thuận lợi, không đọng cặn.

2. Các Loại Bản Vẽ Hố Ga Thoát Nước Mưa Phổ Biến

• Bản vẽ hố ga thu nước mặt đường: Đặt ven lòng đường hoặc vỉa hè, có song chắn rác trên miệng thu, khoang lắng nhỏ
• Bản vẽ hố ga kiểm tra hoặc chuyển hướng: Đặt ở điểm đổi hướng hoặc nối tuyến ống, có nhiều ống vào/ra, nắp mở dễ bảo trì
• Bản vẽ hố ga lắng cặn lớn: Đặt ở điểm cuối tuyến hoặc nơi lưu lượng lớn, khoang lắng sâu, dung tích lớn để chứa bùn đất

3. Tiêu Chuẩn Kỹ Thuật Cho Bản Vẽ Hố Ga Thoát Nước Mưa

• TCVN 10333‑1:2014 – Hệ thống thoát nước: Quy định về thiết kế, thi công và nghiệm thu hệ thống thoát nước mưa, nước thải bên ngoài công trình, bao gồm đường ống, hố ga và các cấu kiện phụ trợ.
• EN 124 / FACTA – Tiêu chuẩn châu Âu về tải trọng nắp hố ga: Quy định các cấp tải trọng (A15 – F900) cho khu vực dân sinh, vỉa hè, đường giao thông và công nghiệp nặng, trong đó cấp D400 phù hợp với khu vực xe tải nặng hoặc đường phố chính.

Khi thiết kế, cần đảm bảo cao độ đáy và độ dốc ống sao cho nước tự chảy, không bị tràn ngược; vật liệu phải bền, chống ăn mòn; nắp phải chịu lực nếu đặt trên đường giao thông.

4. Mẫu Bản Vẽ Hố Ga Thoát Nước Mưa (PDF)

Tham khảo thêm bản vẽ Nắp hố ga MHP inox tải cao tại đây

Một bản vẽ hố ga thoát nước mưa chuẩn kỹ thuật giúp hệ thống vận hành ổn định, tránh tắc nghẽn và tăng tuổi thọ công trình. Khi thiết kế cần chú trọng cao độ, vật liệu, tiêu chuẩn kỹ thuật và khả năng bảo trì để đảm bảo hiệu quả lâu dài và an toàn sử dụng.

Liên hệ ZAVAK 0909.801.599 | 0909.801.699 ngay để được hỗ trợ & tư vấn lựa chọn nắp hố ga inox phù hợp cho công trình của bạn.

Trong hạ tầng thoát nước đô thị hay khu dân cư, hố ga thoát nước mưa đóng vai trò là điểm trung chuyển và lắng cặn trong toàn bộ hệ thống. Việc thi công hố ga thoát nước mưa đúng quy trình không chỉ giúp thoát nước hiệu quả mà còn kéo dài tuổi thọ công trình, giảm thiểu nguy cơ ngập úng hay hư hỏng. Trong bài viết dưới đây, ZAVAK sẽ cùng bạn tìm hiểu chi tiết về quy trình và các lưu ý cần thiết khi thi công.

Hố ga là một cấu kiện âm đất, dùng để thu nước mưa từ mặt đường, vỉa hè, sân vườn… và thoát nước vào hệ thống thoát chung. Bên trong hố ga có khoang lắng cặn, giúp giữ lại rác, đất cát trước khi nước được thoát ra cống chính.

• Đảm bảo khả năng thu nước nhanh, không gây đọng
• Hạn chế tắc nghẽn nhờ bể lắng và lọc rác hiệu quả
• Giúp hệ thống cống không bị quá tải khi mưa lớn
• Tăng độ bền và khả năng bảo trì dễ dàng

1. Chuẩn Bị Vật Tư Thi Công Hố Ga Thoát Nước Mưa

Trước khi bắt đầu thi công, cần chuẩn bị đầy đủ vật tư và thiết bị để đảm bảo tiến độ và chất lượng công trình.

1.1. Vật tư chính

• Hố ga: có thể dùng loại đúc sẵn bằng bê tông, composite hoặc nhựa HDPE, hoặc xây tại chỗ bằng gạch đặc và bê tông cốt thép.
• Ống dẫn nước: sử dụng ống nhựa PVC, HDPE hoặc ống bê tông, phù hợp với kích thước thiết kế (thường Ø200–Ø600 mm).
• Nắp hố ga:

Khu dân dụng: dùng nắp inox hoặc composite

Khu vực chịu tải nặng: dùng nắp gang cầu

Công trình cao cấp nên dùng nắp inox lát gạch ZAVAK – vừa thẩm mỹ, vừa kín, chống mùi và chống trộm tốt

1.2. Vật liệu phụ

• Cát vàng: Làm lớp lót và đệm đáy hố (5–10 cm)
• Đá 4×6: Gia cố nền, chống lún
• Xi măng + vữa: Dùng để xây, trát, đổ bê tông
• Thép D6–D10: Gia cố thành và nắp hố ga
• Gioăng cao su: Chống thấm tại các mối nối

1.3. Dụng cụ cần có

• Dây mực, thước thép để đo và định vị
• Cuốc, xẻng đào hố
• Máy trộn bê tông, đầm tay, bay trát để thi công
• Trang bị an toàn: mũ, găng tay, ủng,…

2. Quy Trình Thi Công Hố Ga Thoát Nước Mưa

Bước 1: Khảo sát và định vị vị trí

• Dựa theo bản vẽ hệ thống thoát nước tổng thể để xác định toàn bộ tuyến cống và vị trí các hố ga cần bố trí
• Ưu tiên đặt hố ga tại các điểm tụ thủy, điểm thấp địa hình, khu vực gần rãnh thu hoặc giao lộ
• Kiểm tra điều kiện địa chất để đảm bảo khả năng thi công thuận lợi và ổn định kết cấu sau này

Bước 2: Đào móng và tạo hố

• Đào đúng kích thước đã thiết kế, chú ý đảm bảo chiều sâu để phù hợp cao độ thoát nước
• Làm phẳng và nén chặt đáy hố, loại bỏ bùn yếu để tránh sụt lún
• Tạo lớp nền đệm bằng cát vàng hoặc bê tông lót dày 5-10cm để chống thấm và tạo phẳng
• Ở khu vực đất yếu, có thể bổ sung lớp đá 4×6 hoặc lưới thép gia cố nền.

Bước 3: Lắp đặt hố ga

• Dùng hố ga đúc sẵn bằng bê tông, composite, nhựa HDPE hoặc xây tại chỗ bằng gạch đặc, bê tông cốt thép
• Khi lắp đặt, phải canh chỉnh cao độ miệng ga và hướng dòng chảy trùng với tuyến ống dẫn.
• Nối ống vào/ra bằng ron cao su hoặc vữa không co ngót để chống thấm, tránh rò rỉ ra nền đất.

Bước 4: Lắp đặt nắp đậy

• Chọn loại nắp hố ga phù hợp với môi trường sử dụng: giao thông dân dụng, xe tải, khu đô thị, resort…
• Sử dụng nắp inox lát gạch ZAVAK cho công trình yêu cầu cao về thẩm mỹ và vệ sinh
• Có thể tích hợp khóa chống trộm hoặc gioăng cao su chống mùi tùy vào vị trí lắp đặt và nhu cầu

Bước 5: Kiểm tra và hoàn thiện

• Thử nước thực tế để kiểm tra tốc độ thoát và độ kín của hệ thống
• Điều chỉnh nếu phát hiện rò rỉ, sai cao độ hoặc dòng chảy không thông
• Lấp đất lại và lát hoàn thiện bề mặt bằng gạch, đá, bê tông hoặc lớp phủ tùy theo thiết kế cảnh quan xung quanh

3. Lưu Ý Khi Thi Công Hố Ga Thoát Nước Mưa

• Đảm bảo đúng chiều cao hố ga: Hố ga cần đặt đúng, phẳng so với mặt bằng để nước mưa dễ dàng chảy vào, tránh đọng nước hoặc gây tràn ngược. Tuân thủ bản vẽ thiết kế và khảo sát thực tế là bước không thể thiếu
• Bố trí bể lắng hoặc lưới chắn rác: Hố ga cần có hệ thống lọc sơ bộ như bể lắng, lưới chắn để ngăn rác, lá cây và đất cát trôi vào ống, hạn chế tắc nghẽn và thuận tiện khi vệ sinh, bảo trì

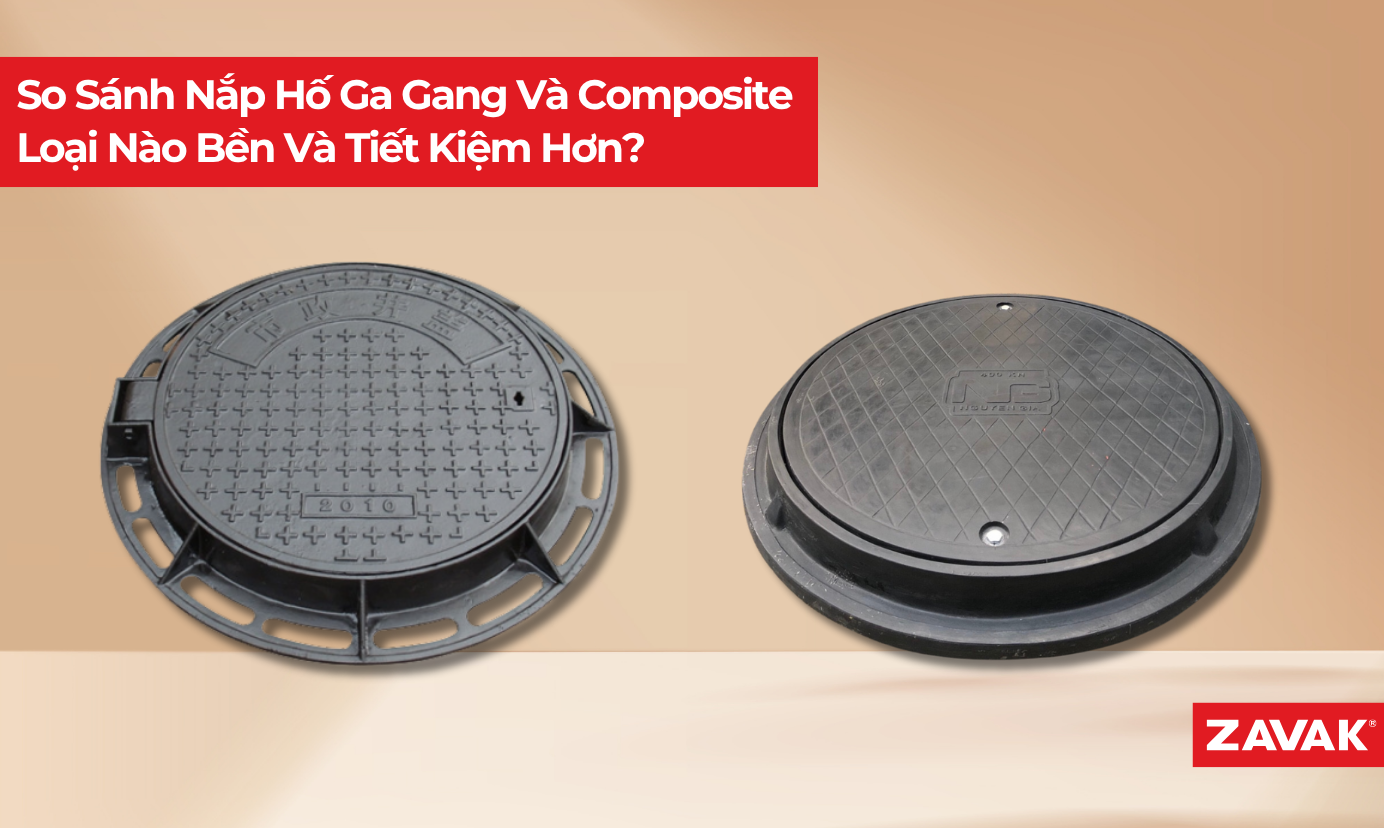

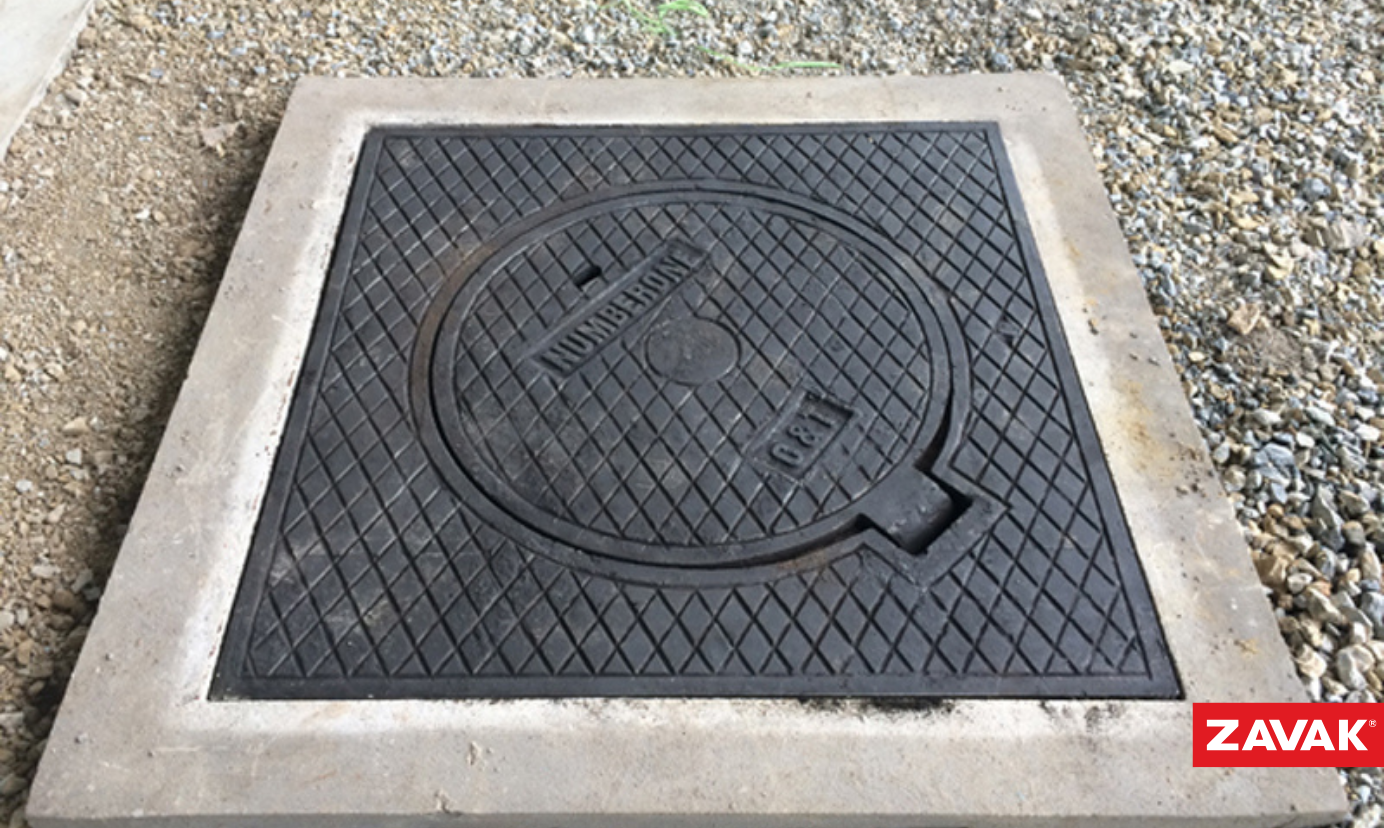

• Chọn vật liệu phù hợp: Có nhiều loại nắp: nắp hố ga inox, gang, composite,… tùy theo nhu cầu, vị trí và tải trọng để chọn nắp phù hợp
• Chọn nắp chống mùi, chống nước: Với khu vực trong nhà hoặc dân cư, nên chọn loại nắp hố ga có khả năng ngăn mùi và chống nước tràn, đảm bảo vệ sinh và thẩm mỹ cho khu vực xung quanh
• Ghi chú vị trí từng hố ga vào sơ đồ hoàn công để dễ kiểm tra và bảo trì sau này

Việc thi công đúng kỹ thuật ngay từ đầu sẽ giúp tiết kiệm chi phí sửa chữa, bảo trì trong suốt quá trình sử dụng. Liên hệ ZAVAK 0909.801.599 | 0909.801.699 để được tư vấn lựa chọn nắp hố ga phù hợp cho từng công trình cụ thể!
