Các Kích Thước Nắp Hố Ga Phổ Biến

Trong hệ thống hạ tầng kỹ thuật ngầm, nắp hố ga là bộ phận quan trọng đảm bảo an toàn và vệ sinh môi trường. Việc lựa chọn kích thước nắp hố ga phù hợp không chỉ giúp tối ưu công năng sử dụng mà còn tăng tuổi thọ công trình. Trong bài viết dưới đây, cùng ZAVAK tìm hiểu chi tiết về các loại kích thước nắp hố ga phổ biến hiện nay.

1. Kích Thước Nắp Hố Ga Dựa Theo Tiêu Chuẩn Nào?

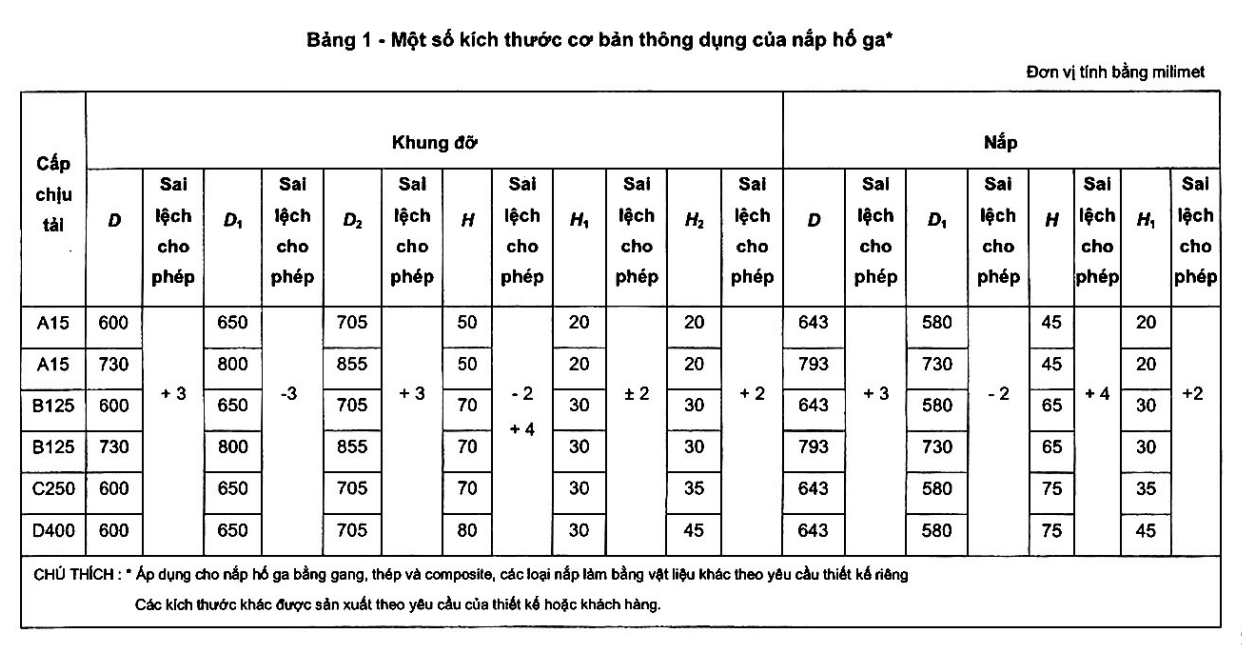

Kích thước nắp hố ga được quy định bởi các bộ tiêu chuẩn như TCVN 10333-1:2014 (Việt Nam), BS EN 124 (Châu Âu),… Những tiêu chuẩn này không chỉ quy định về kích thước hình học mà còn bao gồm cả yêu cầu về vật liệu, khả năng chịu lực, mức độ an toàn và hiệu năng sử dụng.

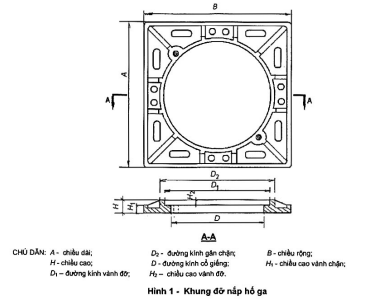

Một số kích thước được quy định bao gồm:

D – đường kính cổ giếng

D1 – đường kính vành đỡ

D2 – đường kính gân chặn

H – chiều cao

H1 – chiều cao vành chặn

H2 – chiều cao vành đỡ

Dù có nhiều thông số kỹ thuật, trong thực tế khi chọn nắp hố ga gang cầu, người ta thường quan tâm chủ yếu đến kích thước khung (kích thước phủ bì) – phần bao ngoài của nắp hố ga.

2. Các Loại Kích Thước Nắp Hố Ga Phổ Biến Theo Chất Liệu

2.1. Kích thước nắp hố ga gang cầu

Từ thực tế thi công các tuyến đường tại Việt Nam, nắp gang cầu thường được sử dụng tại các khu vực yêu cầu tải trọng cao như đường phố, khu công nghiệp, bến bãi. Kích thước phổ biến gồm:

• 500 x 500 mm (cho đường dân sinh)
• 600 x 600 mm (dành cho lối vào khu đô thị)
• 700 x 700 mm hoặc 800 x 800 mm (ứng dụng cho trục đường chính)
• Kích thước lớn hơn: 900 x 900 mm, 1000 x 1000 mm – phù hợp nhà máy, trạm xử lý, khu công nghiệp
• Ngoài ra còn có loại tròn: đường kính 600mm, 700mm, 800mm – thường dùng trong giao thông đô thị

Ưu điểm: Độ bền cao, chịu lực tốt, phù hợp giao thông nặng

Nhược điểm: Khối lượng nặng, cần thiết bị chuyên dụng để thi công; dễ gỉ nếu không sơn phủ epoxy hoặc nhúng kẽm

2.2. Kích thước nắp hố ga composite

Nắp hố ga composite được đúc từ sợi thủy tinh tổng hợp và nhựa epoxy. Dòng sản phẩm này đang ngày càng được sử dụng rộng rãi nhờ ưu điểm về trọng lượng nhẹ và khả năng chống ăn mòn cao.

• Kích thước phổ biến: 500 x 500 mm, 600 x 600 mm, 700 x 700 mm
• Một số loại có nắp vuông hoặc tròn đường kính 600-800mm
• Phù hợp với khu dân cư, resort, sân chơi trẻ em

Ưu điểm: Nhẹ, an toàn, không bị trộm do không có giá trị tái chế

Nhược điểm: Không phù hợp khu vực chịu tải trọng lớn, có thể bị giòn khi va đập mạnh

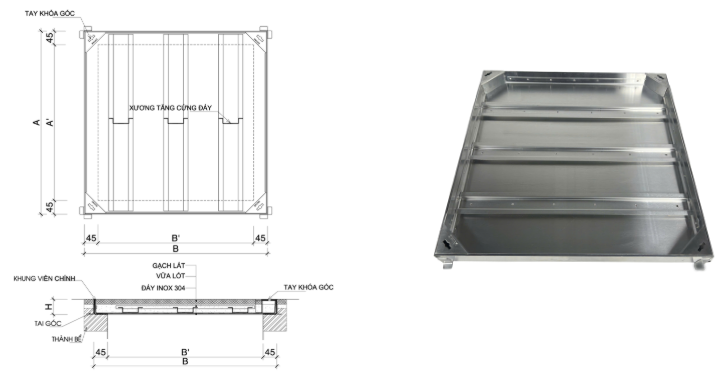

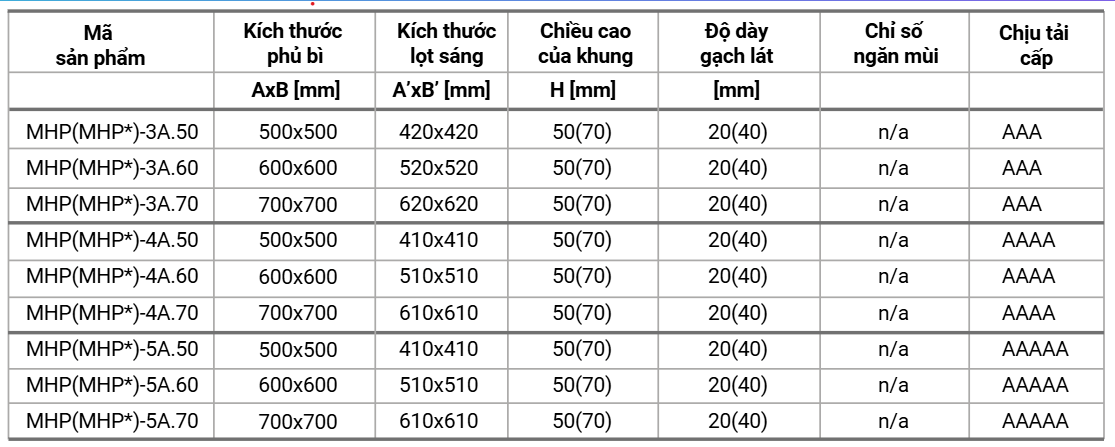

2.3. Kích thước nắp hố ga inox

Nắp hố ga inox là dòng sản phẩm cao cấp được thiết kế chuyên biệt cho các công trình yêu cầu tính thẩm mỹ, độ bền và hiệu suất sử dụng cao. Sản phẩm được sản xuất từ thép không gỉ inox 304, loại vật liệu nổi bật với khả năng chống ăn mòn, chống oxy hóa và phù hợp sử dụng trong môi trường ẩm ướt, khắc nghiệt.

Nắp hố ga inox được sản xuất với thiết kế âm sàn, nghĩa là phần nắp sẽ nằm phẳng với bề mặt sàn và có thể lát được gạch, đá, gỗ… lên phía trên.

3. Cách Đo Kích Thước Nắp Hố Ga Chuẩn Xác Nhất

Khi công trình đã hoàn thiện hạ tầng, việc đo thực tế tại khu vực lắp đặt hố ga là điều bắt buộc để lựa chọn kích thước nắp hố ga chuẩn xác. Sử dụng thước đo hoặc thiết bị đo laser giúp đảm bảo số liệu đo chính xác nhất.

Các thông số cần quan tâm gồm:

• Kích thước thông thuỷ (Kích thước lọt lòng): Đây là kích thước khoảng hở bên trong của miệng hố chờ. Đo chiều dài và chiều rộng khoảng hở từ thành bê tông bên trong này sang thành bê tông bên trong đối diện.
• Kích thước phủ bì (Kích thước tổng thể): là kích thước toàn bộ phần khung nắp hố ga sẽ đặt lên miệng hố chờ. Lưu ý: Kích thước phủ bì của nắp hố ga phải lớn hơn kích thước thông thủy của cổ bê tông để đảm bảo nắp có điểm tựa vững chắc và an toàn.
• Chiều cao khung nắp (Chiều sâu hố chờ): là chiều cao của khung nắp hố ga và cần phải tương thích với chiều sâu của miệng hố chờ đã được hoàn thiện. Đo độ sâu từ bề mặt hoàn thiện của sàn/mặt đường (nơi nắp hố ga sẽ bằng phẳng) xuống đến lớp bê tông hoặc mặt gối đỡ mà khung nắp sẽ đặt lên.

4. Đặt Mua Nắp Hố Ga Với Kích Thước Theo Yêu Cầu

Không phải công trình nào cũng sử dụng được nắp hố ga kích thước tiêu chuẩn. Với những hố ga có thiết kế đặc biệt về hình dạng, tải trọng hoặc yêu cầu thẩm mỹ cao, việc đặt hàng theo kích thước riêng là lựa chọn tối ưu.

Tại ZAVAK, chúng tôi nhận sản xuất nắp hố ga inox theo yêu cầu thực tế tại công trình. Đội ngũ kỹ thuật sẽ tư vấn, đo đạc và đề xuất thiết kế phù hợp, từ khung chịu lực, tay nâng, đến phần khay lát gạch.

Lợi ích khi đặt nắp theo yêu cầu tại ZAVAK:

• Đảm bảo vừa khớp với hố ga công trình
• Đúng tải trọng, an toàn theo từng khu vực sử dụng
• Thiết kế linh hoạt cho cả công trình dân dụng và công nghiệp
• Hỗ trợ bản vẽ kỹ thuật, thi công và hậu mãi chu đáo

Kích thước nắp hố ga là yếu tố quan trọng khi lựa chọn sản phẩm phù hợp với công trình. Tùy theo chất liệu (gang, composite, inox) mà có các loại kích thước khác nhau. Liên hệ ZAVAK 0909.801.599 để được tư vấn giải pháp phù hợp hoặc nhận báo giá thiết kế theo yêu cầu cho công trình của bạn.
