Khuyến nghị về việc sử dụng thép không gỉ (inox 304/316L) trong bể bơi

Thép không gỉ là vật liệu kết hợp hài hòa giữa tính thẩm mỹ, khả năng chống ăn mòn, độ bền cơ học, tuổi thọ cao và dễ vệ sinh. Lựa chọn đúng loại inox và bảo trì đúng cách sẽ mang lại hiệu suất sử dụng vượt trội. Nước trong bể bơi có vẻ không gây hại gì đối với người sử dụng thông thường, nhưng người thiết kế cần phải thực hiện các biện pháp phòng ngừa thích đáng để đảm bảo rằng hệ thống thoát nước, các phụ kiện và thiết bị xung quanh bể bơi được sản xuất từ ​​vật liệu phù hợp để ngăn ngừa ăn mòn.

1. Các yếu tố ảnh hưởng đến sự ăn mòn của thép không gỉ

Có nhiều yếu tố biến đổi trong môi trường bể bơi làm gia tăng nguy cơ ăn mòn các hệ thống thoát nước:

• Lựa chọn thép không gỉ hoặc bề mặt hoàn thiện không phù hợp;
• Bảo trì không thường xuyên hoặc không đúng kỹ thuật;
• Kiểm soát chất lượng môi trường bể bơi không đạt yêu cầu;
• Nhiệt độ nước trong bể bơi;
• Độ pH của nước bể bơi;
• Loại nước bể bơi: nước mặn hoặc nước ngọt;
• Nồng độ clo trong bể bơi: định lượng bằng hypoclorit (nước ngọt) hoặc điện phân (nước mặn);
• Tần suất sử dụng bể bơi;
• Khoảng cách từ rãnh thoát nước đến bể bơi: khu vực ướt (nước từ bể bơi tràn vào), khu vực bắn nước, phòng thay đồ, v.v.;
• Đối với bể bơi trong nhà, cần chú ý đến nhiệt độ phòng, thông gió và độ ẩm;

Tài liệu hướng dẫn này nhằm mục đích hỗ trợ các đơn vị tư vấn thiết kế lựa chọn giải pháp phù hợp cho hệ thống thoát nước, rãnh thoát nước, nắp rãnh và thiết bị nâng trong khu vực bể bơi. Để đảm bảo các sản phẩm sau khi lắp đặt duy trì được chất lượng, cần xem xét các yếu tố dưới đây ngay từ giai đoạn thiết kế.

1.1. Độ pH

• Độ pH từ 7,0 đến 7,8: có thể sử dụng vật liệu inox 304*
• Độ pH từ 6,8 đến 8,2: có thể sử dụng vật liệu inox 316L.

1.2. Nồng độ clorua (Cl-)

• Vật liệu inox 304 có thể được sử dụng với nồng độ lên đến 100 mg/l*
• Vật liệu inox 316L có thể được sử dụng với nồng độ lên đến 400 mg/l.
• Vật liệu 1.4462 có thể được sử dụng với nồng độ lên đến 2000 mg/l (thường dùng cho nước khoáng nóng).
• Vật liệu 1.4547 có thể được sử dụng với nồng độ lên đến 20000 mg/l (thường dùng cho các bể spa hoặc bể bơi có độ mặn rất cao).

* Inox 304 dễ xảy ra hiện tượng ăn mòn rỗ (Pitting Corrosion) khi tiếp xúc với ion clorua. Vì vậy, vật liệu này chỉ nên sử dụng trong các khu vực tiếp xúc với nước ngọt như phòng tắm, phòng thay đồ hoặc tại các bể bơi có chế độ vệ sinh định kỳ nghiêm ngặt, kiểm soát tốt thành phần hóa học của nước, hệ thống thông gió và độ ẩm.

Nếu các giá trị pH hoặc nồng độ ion clorua vượt quá giới hạn nêu trên thì không nên sử dụng các loại inox nêu trên mà cần lựa chọn loại inox có khả năng chống ăn mòn cao hơn.

Giá trị tham khảo về hàm lượng clorua

• Nước biển Adriatic có hàm lượng muối lên đến 3,8% ►chứa 22.800 mg/l clorua
• Nước biển Bắc Đại Tây Dương có hàm lượng muối lên đến 3,6% ►chứa 21.600 mg/l clorua
• Nước biển Baltic có hàm lượng muối lên đến 1,6% ►chứa 9.600 mg/l clorua

2. Khuyến nghị chung về việc sử dụng vật liệu trong bể bơi

Thông tin chung

• Các vật liệu inox 304 và 316L / 1.4571 không thích hợp cho bể bơi nước mặn (Salt water pools)
• Không nên sử dụng sản phẩm inox 304 trong khu vực bể bơi
• Trong bể bơi, bể bơi chăm sóc sức khỏe (spa) và khu vực vệ sinh, vật liệu inox 304 có thể được sử dụng nếu chúng được xả rửa thường xuyên bằng nước sạch
• Các rãnh thoát nước dạng khe không thích hợp làm rãnh thoát nước tràn cho bể bơi ở những khu vực xung quanh bể bơi, nước clo, nước mặn, v.v. (Loại rãnh khe hẹp chỉ phù hợp cho khu vực lối vào, hành lang phụ, phòng thay đồ, khu dịch vụ, v.v.)

2.1. Lưu ý khi sử dụng rãnh inox 316L/1.4571 trong khu vực bể bơi

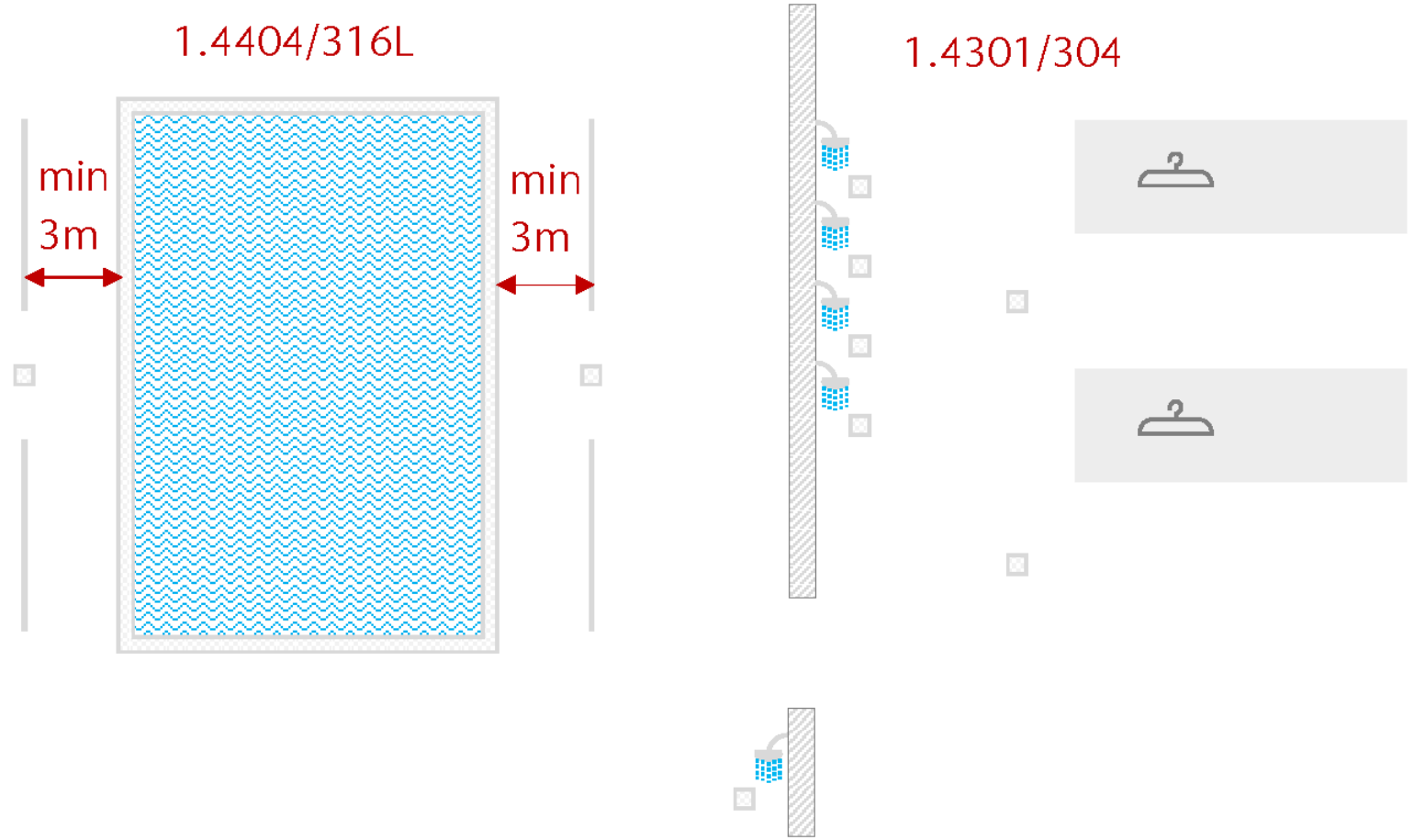

• Khoảng cách từ các loại rãnh thoát nước đến mép bể bơi khoảng 3m
• Không sử dụng rãnh có gờ, được thiết kế để hàn tại chỗ
• Các rãnh cần được điện hóa, thụ động hóa tại nhà máy
• Không sử dụng rãnh khe hẹp vì không thể xử lý mối hàn

2.2. Các yếu tố sau đây có ảnh hưởng đến sự ăn mòn của thép không gỉ

• Sự kết hợp giữa nhiệt độ cao, nồng độ nitrat, sunfat và clorua
• Thiết kế cấu trúc và hình học (cấu trúc bề mặt với các khe hở và hốc trên sản phẩm)
• Quá trình gia công (sự nhiễm bẩn thép không gỉ bởi các loại thép khác do mài, cắt, v.v.)
• Nước phun và nước rửa có chứa clo
• Chất tẩy rửa có tính mài mòn

2.3. Hướng dẫn bảo trì định kỳ

• Cẩn thận loại bỏ cặn clorua, nếu không sẽ có nguy cơ bị ăn mòn rỗ.
• Để bảo dưỡng thép không gỉ, hãy sử dụng các chất tẩy rửa không chứa clorua và axit clohydric.
• Thường xuyên rửa sạch các bộ phận bằng thép không gỉ bằng nước sạch.
• Tuân thủ hướng dẫn vệ sinh hàng ngày

Nguồn: ACO Vietnam
