Bể phốt 3 ngăn là hệ thống xử lý nước thải sinh hoạt phổ biến trong các công trình nhà ở và xí nghiệp tại Việt Nam. Để bể tự hoại ổn định và hạn chế tắc nghẽn, việc hiểu rõ cấu tạo bể phốt 3 ngăn, tiêu chuẩn thiết kế và nguyên lý hoạt động là điều rất quan trọng trong quá trình xây dựng sử dụng. Xem ngay bài viết này của Zavak để có thêm thông tin hữu ích!

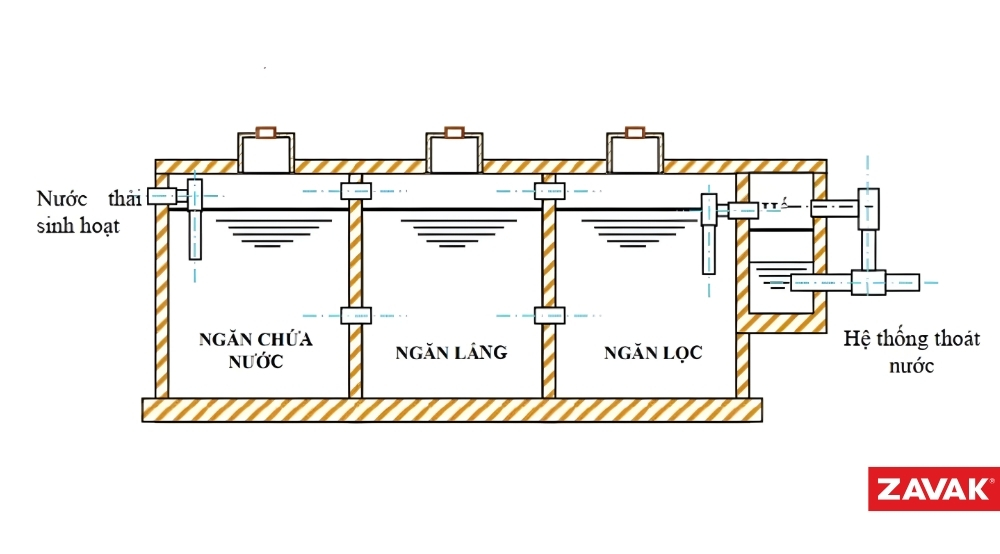

1. Cấu Tạo Bể Phốt 3 Ngăn Chi Tiết

Cấu tạo bể phốt 3 ngăn được chia thành ba khoang chính với chức năng riêng biệt: Ngăn chứa, ngăn lắng và ngăn lọc. Mỗi ngăn đảm nhiệm một giai đoạn trong quá trình xử lý chất thải như lắng cặn, phân hủy và lọc nước trước khi thải ra môi trường.

Cấu tạo chung bể phốt 3 ngăn:

Bể kín, dạng hình chữ nhật hoặc vuông

- Vật liệu: Bê tông cốt thép hoặc nhựa composite
- Chia 3 ngăn theo tỷ lệ phổ biến: 50% (chứa) – 25% (lắng) – 25% (lọc)
- Hệ thống gồm: Ống vào – ống nối – ống ra – ống thông hơi

Có nắp thăm/hút bể để kiểm tra và bảo trì định kỳ
Dung tích bể: Thường ≥ 2-3 m³ cho hộ gia đình

Tiêu chí	Ngăn chứa (Ngăn 1)	Ngăn lắng (Ngăn 2)	Ngăn lọc (Ngăn 3)
Thể tích	~50%	~25%	~25%
Chức năng	Tiếp nhận chất thải, lắng bùn, phân hủy kỵ khí ban đầu	Lắng cặn còn lại, ổn định dòng chảy	Lọc nước trước khi xả ra ngoài
Ống dẫn	1 ống vào (PVC Ø90–Ø114), đặt cao hơn đáy ~30–50 cm	Nhận nước qua ống/vách ngăn từ ngăn 1 (có thể dùng ống chữ T)	1 ống thoát ra (PVC Ø90–Ø114), đặt cao hơn lớp lọc
Kết cấu bên trong	Bùn lắng đáy, váng nổi mặt, nước nằm giữa	Lắng cặn nhỏ, hạn chế cuốn bùn	Vật liệu lọc (sỏi, than, gạch vỡ…)
Kết nối giữa ngăn	Có vách ngăn, lỗ thông sang ngăn 2 (dưới mực nước)	Có lỗ/ống thông sang ngăn 3	Kết nối ra hệ thống thoát nước
Nắp & kiểm tra	Có nắp thăm/hút riêng	Có thể dùng chung nắp với ngăn 1	Có nắp kiểm tra

2. Nguyên Lý Hoạt Động Của Bể Phốt 3 Ngăn

Nguyên lý hoạt động của bể phốt 3 ngăn khá đơn giản, dựa trên ba quá trình chính: lắng – phân hủy – lọc.

Khi nước thải đi vào bể, các thành phần sẽ tự phân tách theo khối lượng riêng: chất rắn nặng lắng xuống đáy, chất nhẹ nổi lên trên, còn nước ở giữa sẽ tiếp tục di chuyển qua các ngăn.

Song song đó, vi sinh vật kỵ khí phân hủy chất hữu cơ, giúp giảm thể tích bùn và hạn chế mùi. Cuối cùng, nước được lọc qua lớp vật liệu để cải thiện chất lượng trước khi xả ra ngoài.

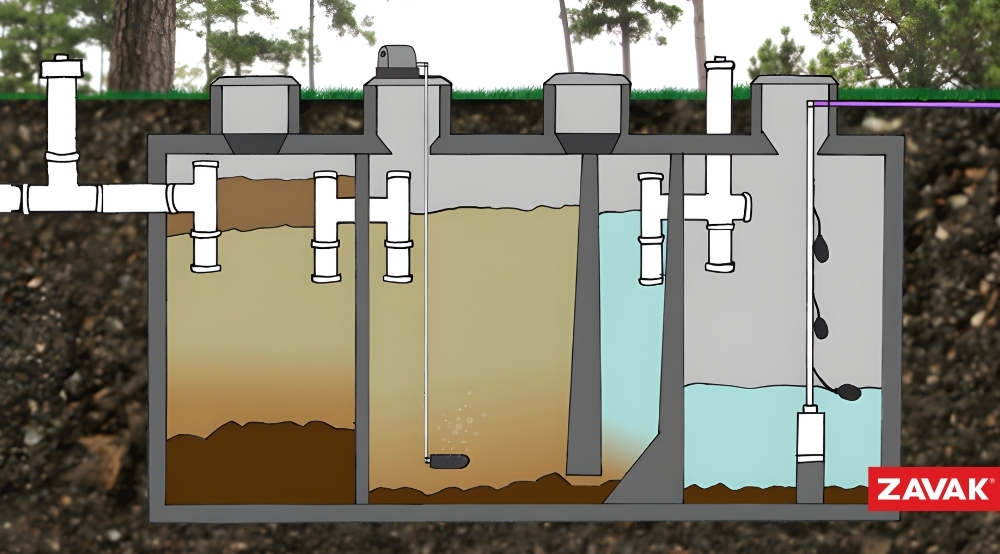

Bể tự hoại 3 ngăn có nguyên lý hoạt động đơn giản và khép kín

Bảng dưới đây sẽ giúp bạn hình dung rõ nguyên lý hoạt động, quá trình xử lý và hiệu quả đạt được ở từng ngăn:

Ngăn	Chức năng hoạt động	Quá trình chính	Hiệu quả đạt được	Cơ sở áp dụng (thực tế & kỹ thuật)
Ngăn chứa (Ngăn 1)	Tiếp nhận toàn bộ nước thả	– Chất rắn lắng xuống đáy (bùn) – Nước ở giữa – Váng nổi lên trên – Vi sinh kỵ khí bắt đầu phân hủy	– Giảm lượng chất rắn ban đầu – Ổn định dòng nước sang ngăn sau	– Nguyên lý lắng trọng lực – Phân hủy kỵ khí tự nhiên của vi sinh vật – Chiếm ~50-60% thể tích bể
Ngăn lắng (Ngăn 2)	Lắng tiếp và ổn định dòng chảy	– Dòng chảy chậm lại – Cặn nhỏ tiếp tục lắng xuống – Hạn chế cuốn váng nhờ ống chữ T	– Làm trong nước hơn – Giảm SS (chất rắn lơ lửng)	– Nguyên lý lắng thứ cấp – Thiết kế ống chữ T chống cuốn váng – Chiếm ~20-30% thể tích
Ngăn lọc (Ngăn 3)	Lọc và xử lý sinh học trước khi xả	– Nước đi qua lớp vật liệu lọc (sỏi, đá, bio-media) – Vi sinh tiếp tục phân hủy chất hữu cơ còn lại	– Giảm BOD, COD – Nước đầu ra sạch hơn	– Nguyên lý lọc sinh học – Tăng diện tích tiếp xúc vi sinh – Chiếm ~10-20% thể tích

Nhờ hoạt động theo chu trình khép kín này, nguyên lý bể phốt 3 ngăn giúp xử lý phần lớn chất thải ngay trong bể, giảm lượng ô nhiễm trước khi nước thải được thải ra môi trường.

3. Tiêu Chuẩn Thiết Kế Bể Phốt 3 Ngăn

Để bể tự hoại vận hành hiệu quả và bền lâu, việc tuân thủ các tiêu chuẩn thiết kế bể phốt 3 ngăn rất quan trọng. Những tiêu chuẩn này giúp đảm bảo bể có đủ dung tích, kích thước hợp lý và vị trí xây dựng phù hợp.

3.1. Tiêu chuẩn về dung tích bể tự hoại 3 ngăn

Dung tích bể phốt được xác định dựa trên lưu lượng nước thải sinh hoạt và thời gian lưu cần thiết để xảy ra quá trình lắng và phân hủy kỵ khí. Theo nguyên lý kỹ thuật, nước thải cần lưu trong bể tối thiểu 2-3 ngày để các chất rắn lắng xuống và vi sinh vật phân hủy hiệu quả.

Với hộ gia đình, dung tích phổ biến 3 – 6 m³ là phù hợp với mức sử dụng thực tế (3-6 người)
Chiều sâu tối thiểu ≥ 1,2 m nhằm đảm bảo đủ không gian lắng bùn
Chiều rộng tối thiểu ≥ 0,7 m để thuận tiện thi công và vận hành

Các thông số này không chỉ dựa trên kinh nghiệm thực tế mà còn tuân theo nguyên tắc: tăng dung tích = tăng thời gian lưu = tăng hiệu quả xử lý và giảm tần suất hút bùn.

3.2. Tỷ lệ kích thước các ngăn

Trong cấu tạo bể phốt 3 ngăn, tỷ lệ kích thước giữa các ngăn cần được phân chia hợp lý để đảm bảo hiệu quả xử lý. Việc phân chia không mang tính ngẫu nhiên mà dựa trên nguyên lý xử lý tuần tự: lắng sơ cấp – lắng thứ cấp – lọc sinh học, giúp giảm tải dần qua từng ngăn.

Ngăn chứa (ngăn 1) thường chiếm khoảng 50% – 60% tổng dung tích bể. Đây là khu vực quan trọng nhất, nơi tiếp nhận toàn bộ chất thải và diễn ra quá trình lắng bùn, phân hủy kỵ khí ban đầu. Việc thiết kế ngăn này đủ lớn giúp giữ lại phần lớn cặn bẩn, giảm áp lực cho các ngăn phía sau.
Ngăn lắng (ngăn 2) chiếm khoảng 20% – 25% dung tích, có nhiệm vụ tiếp tục lắng các chất rắn còn lại và ổn định dòng chảy. Tại đây, các hạt cặn nhỏ sẽ lắng xuống, đồng thời hạn chế hiện tượng cuốn trôi bùn sang ngăn lọc.
Ngăn lọc (ngăn 3) cũng chiếm khoảng 20% – 25% dung tích bể, đóng vai trò xử lý cuối cùng trước khi nước thải được xả ra ngoài. Ngăn này thường được bổ sung vật liệu lọc nhằm tăng hiệu quả xử lý sinh học, giúp nước đầu ra sạch hơn và giảm ô nhiễm môi trường.

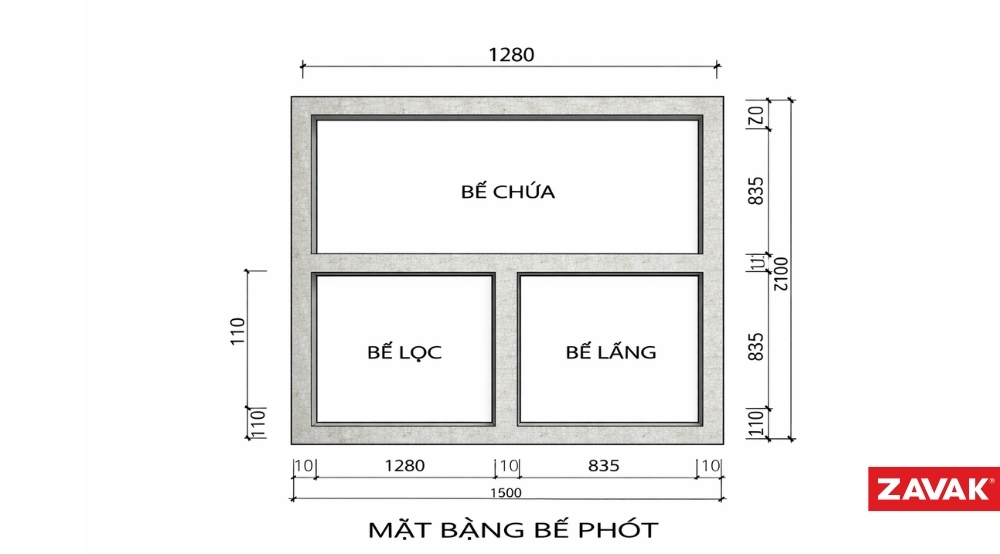

Tỷ lệ kích thước các ngăn bể phốt 3 ngăn

3.3. Kinh nghiệm chọn vị trí xây bể phốt 3 ngăn

Vị trí xây bể phốt cũng là yếu tố quan trọng trong tiêu chuẩn thiết kế bể phốt 3 ngăn. Bể cần được đặt ở khu vực thuận tiện cho hệ thống thoát nước và có khoảng cách hợp lý với nguồn nước sinh hoạt.

Các lưu ý về vị trí của bể tự hoại 3 ngăn:

Đánh giá điều kiện nền đất

Khi xây bể phốt 3 ngăn, cần ưu tiên đặt bể tại khu vực có nền đất chắc chắn và ổn định. Nền đất yếu hoặc dễ sụt lún có thể làm nứt kết cấu bể, gây rò rỉ chất thải và ảnh hưởng đến môi trường xung quanh.

Lưu ý yếu tố phong thủy trong nhà ở

Bể phốt là nơi chứa chất thải nên không nên đặt bên dưới các không gian sinh hoạt quan trọng như phòng thờ, phòng ngủ, phòng bếp hoặc phòng ăn. Vị trí bể hợp lý cần đảm bảo vệ sinh, tránh ảnh hưởng đến sức khỏe và sinh hoạt của gia đình.

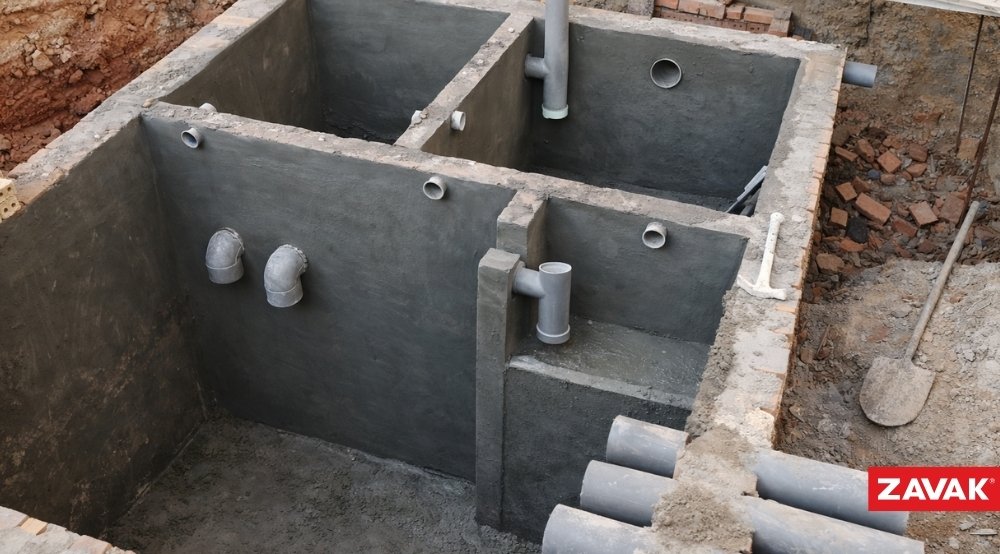

Gia chủ nên xây bể tự hoại 3 ngăn dưới nhà vệ sinh hoặc tách hẳn không gian sinh hoạt

Bố trí phù hợp với đặc điểm khu đất

Vị trí xây bể phốt cần được sắp xếp phù hợp với diện tích và hình dạng của khu đất. Việc bố trí hợp lý giúp kết nối thuận tiện với hệ thống thoát nước, tối ưu không gian sử dụng và đảm bảo tính thẩm mỹ cho tổng thể công trình.

Bên cạnh đó, khi thiết kế bể phốt 3 ngăn, cần tính đến khả năng tiếp cận để kiểm tra và hút bùn. Bể nên được bố trí ở vị trí thuận tiện để mở nắp kiểm tra hoặc bảo trì hệ thống.

3.4. Sử dụng nắp bể phốt kín mùi

Việc sử dụng nắp bể phốt chất lượng tốt cũng rất quan trọng để đảm bảo độ kín, hạn chế mùi hôi và bảo vệ kết cấu bể. Gia chủ có thể tham khảo các loại nắp bể ngầm chuyên dụng tại Zavak để lựa chọn sản phẩm phù hợp cho hệ thống bể phốt, vừa đảm bảo độ bền vừa thuận tiện cho việc kiểm tra và bảo trì về sau.

4. Những Lỗi Thường Gặp Khi Thiết Kế Bể Phốt 3 Ngăn

Dù cấu tạo bể phốt 3 ngăn khá đơn giản, nhưng nếu thiết kế sai hoặc thi công không đúng kỹ thuật, hệ thống rất dễ gặp các vấn đề trong quá trình sử dụng:

Thiết kế dung tích bể quá nhỏ: Khi bể không đủ dung tích, nước thải sẽ lưu lại trong bể quá ngắn, khiến quá trình lắng và phân hủy không đạt hiệu quả.
Bố trí ống dẫn sai vị trí: Ống đầu vào, ống nối giữa các ngăn và ống thoát nước cần được đặt đúng cao độ và vị trí. Nếu bố trí sai, nước thải có thể chảy ngược hoặc kéo theo cặn bùn sang các ngăn sau, làm giảm hiệu quả xử lý.

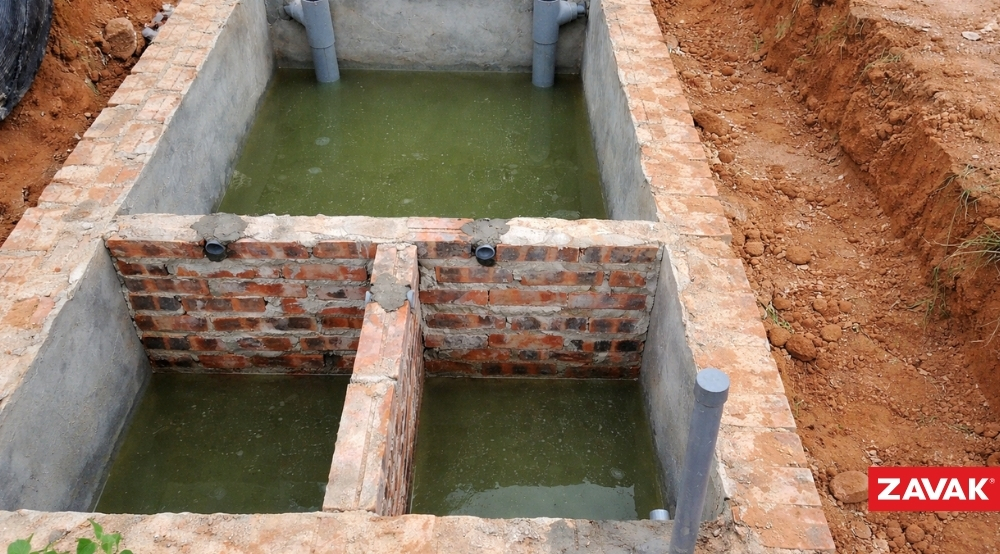

Bể phốt 3 ngăn phải có ống thông hơi xử lý khí thải

Không có hệ thống thông hơi: Trong quá trình phân hủy chất thải, bể phốt sẽ sinh ra nhiều khí như H2S, CO2, NO2, CH4. Nếu không có hệ thống thông hơi, áp suất trong bể tăng lên và có thể gây mùi hôi lan vào nhà vệ sinh.
Thi công không chống thấm: Bể phốt cần được xây dựng chắc chắn và có lớp chống thấm tốt. Nếu thi công kém chất lượng, nước thải có thể thấm ra ngoài gây ô nhiễm môi trường và ảnh hưởng đến kết cấu công trình.

Hiểu rõ cấu tạo bể phốt 3 ngăn và nguyên lý hoạt động của bể là bước quan trọng giúp thiết kế và vận hành hệ thống xử lý nước thải hiệu quả. Khi tuân thủ đúng tiêu chuẩn thiết kế bể phốt 3 ngăn, bể phốt nhà bạn sẽ hoạt động ổn định, hạn chế tắc nghẽn và kéo dài tuổi thọ công trình.
